简易过压-漏电保险器

文章摘要：图1-1所示的过压、漏电保险器线路简单，制作容易，实用性强，适于爱好者制作。其工作原理是：在正常情况下，通过零序电流互感器L1和L2的电流大小相等，方向相反，合成磁场为零，所以在L3上高有感生电流，故SCR没有触发电流而截止。如果过压，或发生漏电，RMG有电流通过，使流过L1、L2的电流不平衡，于是合成磁场不为零，L3有感 生电流，SCR获得触发电流而导通，这相当于A、B两点短路，保险丝F迅速熔断。从而保护了家用电器和人身安全。 调试：接入模拟漏电电阻R，按下AN，调W使SCR导通，F熔断，将W固定即可。过压不必调节。只要选择RDG的合适的击穿电压就行了。元件选择与制作：RMG一般选用击穿电压

简易过压-漏电保险器,标签：电子制作网,http://www.88dzw.com

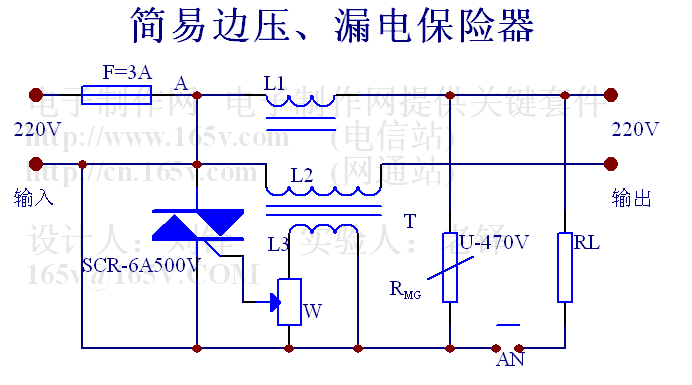

图1-1所示的过压、漏电保险器线路简单，制作容易，实用性强，适于爱好者制作。其工作原理是：在正常情况下，通过零序电流互感器L1和L2的电流大小相等，方向相反，合成磁场为零，所以在L3上高有感生电流，故SCR没有触发电流而截止。如果过压，或发生漏电，RMG有电流通过，使流过L1、L2的电流不平衡，于是合成磁场不为零，L3有感 生电流，SCR获得触发电流而导通，这相当于A、B两点短路，保险丝F迅速熔断。从而保护了家用电器和人身安全。 调试：接入模拟漏电电阻R，按下AN，调W使SCR导通，F熔断，将W固定即可。过压不必调节。只要选择RDG的合适的击穿电压就行了。元件选择与制作：RMG一般选用击穿电压稍低于最高的过电压，如可选 用260V击穿电压的RMG。模拟电阻R选用4~7.5K，W用200~1000Ω。SCR选用额定电流大于保险丝F的熔断电流。零序电流互感器可用市售产品，也可自制。自制时，用20×10×5mm铁氧体磁环，或用小型电源变压器铁芯。用Ø0.2~Ø0.5mm单股塑包线绕100T作L3，用Ø1.2mm高强度漆包线双线并绕5T作L1、L2.本图适用于1000W以下的设备.
