热电偶测温电路

文章摘要：图4是一个热电偶测温电路。热电偶的输出电动热与工作端温度(被测温度)T1的对应关系通常是以冷端温度(环境温度)T2=0为标准进行标定的,当T2≠0时需进行冷端处理。图4中是利用二极管D的管压降经过分压后再由R6上的电压对热电偶迸行冷端补偿的。利用图5所示的电路可以把XTR101传输的4~20mA输出电流转换为0~20mA电流。

热电偶测温电路,标签：电子制作网,http://www.88dzw.com

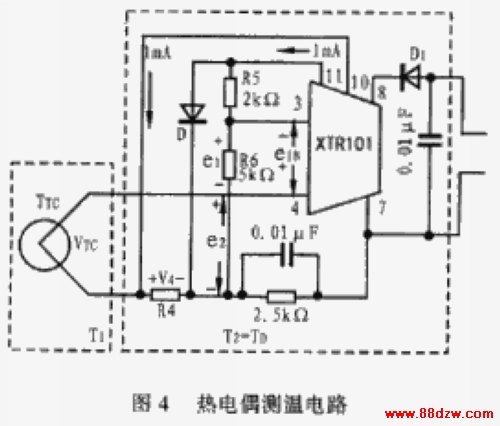

图4是一个热电偶测温电路。热电偶的输出电动热与工作端温度(被测温度)T1的对应关系通常是以冷端温度(环境温度)T2=0为标准进行标定的,当T2≠0时需进行冷端处理。图4中是利用二极管D的管压降经过分压后再由R6上的电压对热电偶迸行冷端补偿的。

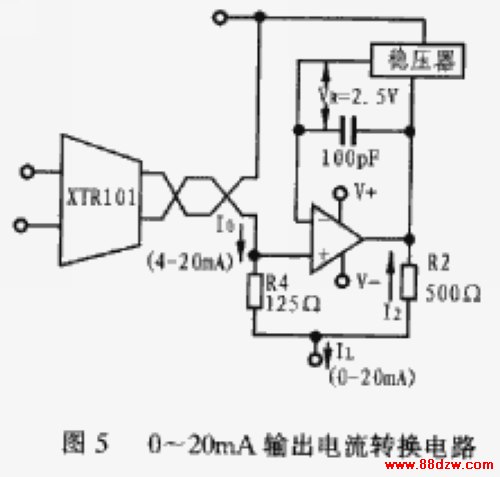

　　利用图5所示的电路可以把XTR101传输的4~20mA输出电流转换为0~20mA电流。
