50A固态继电器电路

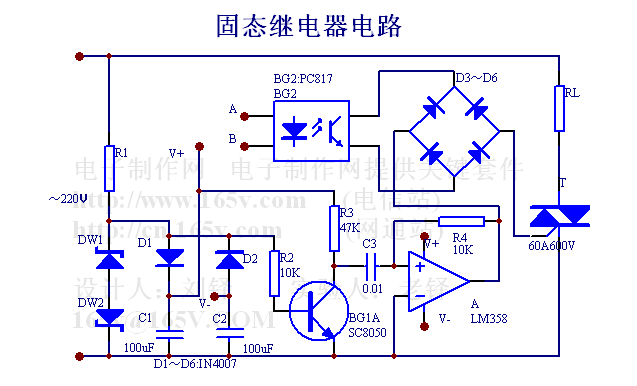

文章摘要：固态继电器是半导体器件的组合装置。它具有无触点，寿命长，可靠性高，使用安全，电磁干扰小等优点。图1-1是固态继电器的一种电路。 工作原理：从DW1、DW2上取出的削顶正弦信号经反相器BG1输出方波再经运算放大器A输出尖峰脉冲信号。尖峰脉冲加在D3~D6的交流对角线与SCR的控制极和阴极间，D3~D6的直流对角线接在光电耦合器的输出端。当从A、B输入低压小电流信号时，二极管发光，光敏管导通，于是从A运算放大器中输出的尖峰脉冲触发SCR导通，角载RL得电。A、B无信号输入时，光电耦合器BG2截止，尖峰脉冲通不过而使SCR不能导通。

50A固态继电器电路,标签：电子制作网,http://www.88dzw.com

固态继电器是半导体器件的组合装置。它具有无触点，寿命长，可靠性高，使用安全，电磁干扰小等优点。图1-1是固态继电器的一种电路。 工作原理：从DW1、DW2上取出的削顶正弦信号经反相器BG1输出方波再经运算放大器A输出尖峰脉冲信号。尖峰脉冲加在D3~D6的交流对角线与SCR的控制极和阴极间，D3~D6的直流对角线接在光电耦合器的输出端。当从A、B输入低压小电流信号时，二极管发光，光敏管导通，于是从A运算放大器中输出的尖峰脉冲触发SCR导通，角载RL得电。A、B无信号输入时，光电耦合器BG2截止，尖峰脉冲通不过而使SCR不能导通。
