热转印制板的详细过程

文章摘要： 第1步：利用一个能生成图像的软件生成一些图像文件，比如用低版本PROTEL组织SCH，再利用网络表生成相应EDAPCB/PCBjishu/" target="_blank" class="infotextkey">PCB图（不会PROTEL的话，甚至是WINDOWS的画笔程序也行），以备打印。第2步：将EDAPCB/PCBjishu/" target="_blank" class="infotextkey">PCB图打印到热转印纸上（JS所说的热转印纸就是不干胶纸的黄色底衬！）。第3步：将打印

热转印制板的详细过程,标签：电子制作网,http://www.88dzw.com

第1步：利用一个能生成图像的软件生成一些图像文件，比如用低版本PROTEL组织SCH，再利用网络表生成相应EDAPCB/PCBjishu/" target="_blank" class="infotextkey">PCB图（不会PROTEL的话，甚至是WINDOWS的画笔程序也行），以备打印。

第2步：将EDAPCB/PCBjishu/" target="_blank" class="infotextkey">PCB图打印到热转印纸上（JS所说的热转印纸就是不干胶纸的黄色底衬！）。

第3步：将打印好EDAPCB/PCBjishu/" target="_blank" class="infotextkey">PCB的转印纸平铺在覆铜板上，准备转印。

第4步：用电熨斗加温（要很热）将转印纸上黑色塑料粉压在覆铜板上形成高精度的抗腐层。

第5步：电熨斗加温加压成功转印后的效果！若你经常搞，熟练了，很容易成功。

第6步：准备好三氯化铁溶液进行腐蚀。

第7步：效果还不错吧！注意不要腐蚀过度，腐蚀结束，准备焊接。

第8步：清理出焊盘部分，剩下的部分用于阻焊。

最后，关于热转印纸的来源问题的问与答

　

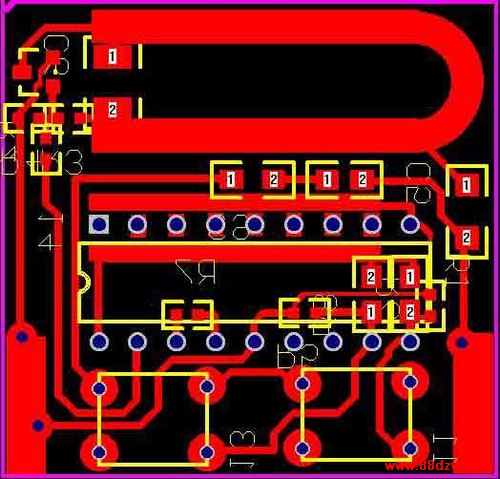

第1步：利用一个能生成图像的软件生成一些图像文件，比如用低版本PROTEL组织SCH，再利用网络表生成相应EDAPCB/PCBjishu/" target="_blank" class="infotextkey">PCB图（不会PROTEL的话，甚至是WINDOWS的画笔程序也行），以备打印：

 　

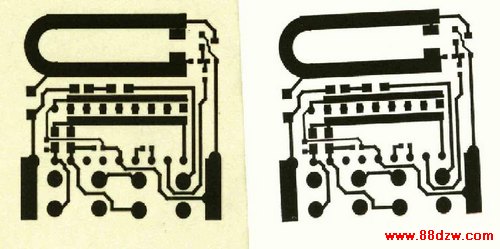

第2步：将EDAPCB/PCBjishu/" target="_blank" class="infotextkey">PCB图打印到热转印纸上（JS所说的热转印纸就是不干胶纸的黄色底衬！）

 　

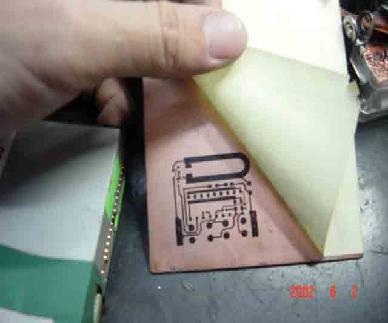

第3步：将打印好EDAPCB/PCBjishu/" target="_blank" class="infotextkey">PCB的转印纸平铺在覆铜板上，准备转印

 　

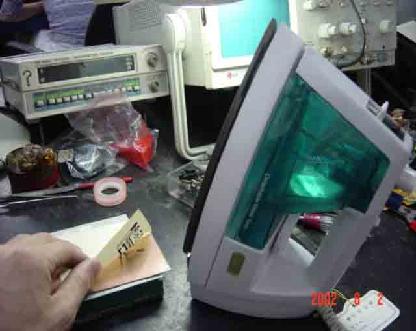

第4步：用电熨斗加温（要很热）将转印纸上黑色塑料粉压在覆铜板上形成高精度的抗腐层

 　

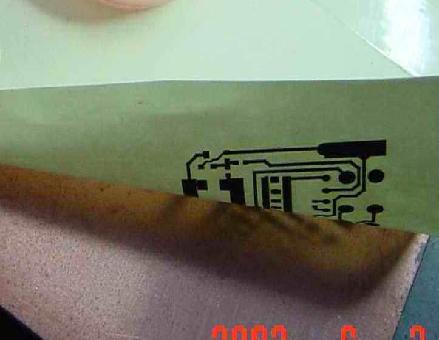

第5步：电熨斗加温加压成功转印后的效果！若你经常搞，熟练了，很容易成功！

 　

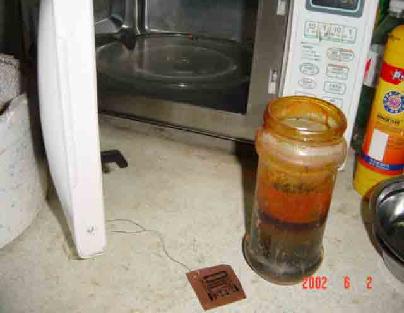

第6步：准备好三氯化铁溶液进行腐蚀。

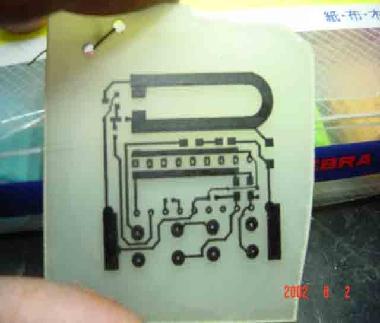

第7步：效果还不错吧！注意不要腐蚀过度，腐蚀结束，准备焊接。

 　

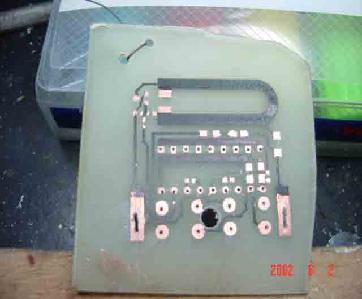

第8步：清理出焊盘部分，剩下的部分用于阻焊。
