用555定时器芯片制作便捷的电压-时间转换器
[09-13 21:15:37] 来源:http://www.88dzw.com 电子制作 阅读:8203次
文章摘要: 图1所示的电路是一个简单、低廉的电压-时间转换器,该电路采用了通用的555定时器芯片。通过将模拟电压输入端连接到充电电阻器R,而不是将R连接到Vcc,就可以将IC的单稳态多谐振荡器用作为电压-时间转换器。经过这一更改,定时器芯片的输出时间周期 tp与输入电压VIN成正比。当加上输入电压时,电容器C两端的电压依据下式呈指数变化, ,其中RC为电路的时间常数,C的单位是法拉,R的单位为欧姆。在一个时间常数内,电容器C两端的电压变化约为输入电压 VIN的63%。该单稳态多谐振荡器的输出定时时间为。固定电阻R和电容C的值使RC保持为常数,改变输入电压VIN的值,可以得到可变的输出定时。该
用555定时器芯片制作便捷的电压-时间转换器,标签:电子制作网,http://www.88dzw.com 图1所示的电路是一个简单、低廉的电压-时间转换器,该电路采用了通用的555定时器芯片。通过将模拟电压输入端连接到充电电阻器R,而不是将R连接到Vcc,就可以将IC的单稳态多谐振荡器用作为电压-时间转换器。经过这一更改,定时器芯片的输出时间周期 tp与输入电压VIN成正比。当加上输入电压时,电容器C两端的电压依据下式呈指数变化,
,其中RC为电路的时间常数,C的单位是法拉,R的单位为欧姆。在一个时间常数内,电容器C两端的电压变化约为输入电压 VIN的63%。该单稳态多谐振荡器的输出定时时间为。固定电阻R和电容C的值使RC保持为常数,改变输入电压VIN的值,可以得到可变的输出定时。该电路的输出脉冲宽度与输入电压成反比例。

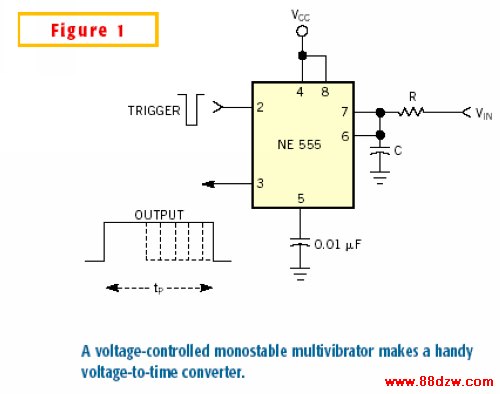

图1 用压控单稳态多谐振荡器制作便捷的电压-时间转换器。
