利用555时基电路制成的低频振荡(闪烁发光电路)电路二
[11-21 21:43:28] 来源:http://www.88dzw.com 信号产生电路图 阅读:8547次

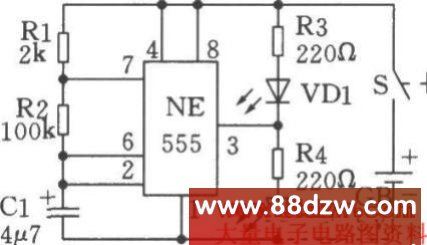

文章摘要:如图是以555电路为核心的闪光电路,其正常工作时,发光二极管VDl和VD2将轮流交替闪烁,电路原理简述如下:时基电路NE555和Rl、R2、Cl组成低频振荡器。电路起振后,时基电路555的3脚电位高低不断变化,当3脚为高电平时,VDl失电不发光,VD2通电发光;当3脚为低电平时,VDl通电发光,VD2失电不发光。所以,两只发光二极管将轮流闪烁发光。具体制作时,两只发光二极管选用红色、绿色或黄色,区别可以更加醒目一些。
利用555时基电路制成的低频振荡(闪烁发光电路)电路二,标签:电路图讲解,电路图练习,http://www.88dzw.com如图是以555电路为核心的闪光电路,其正常工作时,发光二极管VDl和VD2将轮流交替闪烁,电路原理简述如下:时基电路NE555和Rl、R2、Cl组成低频振荡器。电路起振后,时基电路555的3脚电位高低不断变化,当3脚为高电平时,VDl失电不发光,VD2通电发光;当3脚为低电平时,VDl通电发光,VD2失电不发光。所以,两只发光二极管将轮流闪烁发光。具体制作时,两只发光二极管选用红色、绿色或黄色,区别可以更加醒目一些。
Tag:信号产生电路图,电路图讲解,电路图练习,电子电路图 - 信号产生电路图
