锁相环 CD4046 原理及应用

文章摘要： 图 7 图8用CD4046与BCD加法计数器CD4518构成的100倍频电路。刚开机时，f2可能不等于f1，假定f2<f1，此时相位比较器Ⅱ输UΨ为高电平，经滤波后Ud逐渐升高使VCO输出频率f2迅速上升，f2增大值至 f2=f1，如果此时 Ui滞后 U0，则相位比较器Ⅱ输出UΨ为低电平。UΨ经滤波后得到的Ud信号开始下降，这就迫使VCO对f2进行微调，最后达到f2/N=f1，并且f2与f1的相位差Δφ=0°。，进入锁定状态。如果此后f1又发生变化，锁相环能再次捕获f1，使f2与f1相位锁定。 上一页 [1] [2] [3]

锁相环 CD4046 原理及应用,标签：电子制作网,http://www.88dzw.com



图 7

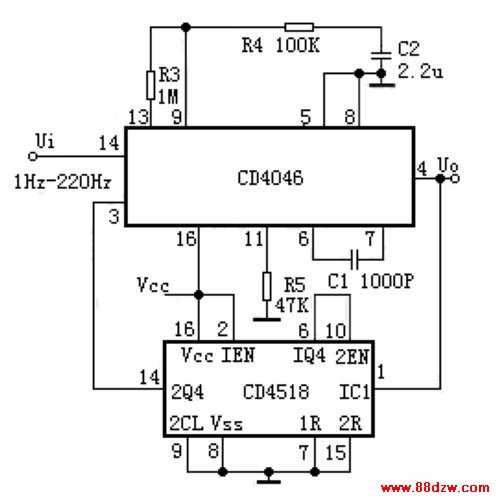

    图8用CD4046与BCD加法计数器CD4518构成的100倍频电路。刚开机时，f2可能不等于f1，假定f2<f1，此时相位比较器Ⅱ输UΨ为高电平，经滤波后Ud逐渐升高使VCO输出频率f2迅速上升，f2增大值至 f2=f1，如果此时 Ui滞后 U0，则相位比较器Ⅱ输出UΨ为低电平。UΨ经滤波后得到的Ud信号开始下降，这就迫使VCO对f2进行微调，最后达到f2/N=f1，并且f2与f1的相位差Δφ=0°。，进入锁定状态。如果此后f1又发生变化，锁相环能再次捕获f1，使f2与f1相位锁定。



上一页  [1] [2] [3]
