　　MC45162是美国摩托罗拉公司生产的可编程锁相环频率合成调制、解调集成电路，在各种通信设备中应用较广泛。

　　1.引脚功能

　　MC45162集成电路采用16脚双列直插式封装，其字母代号及弓脚功能见表所列。

　　2.典型应用电路

　　MC45162集成电路构成的调电路的典型应用电路见MC3362典型应用电路图所示。

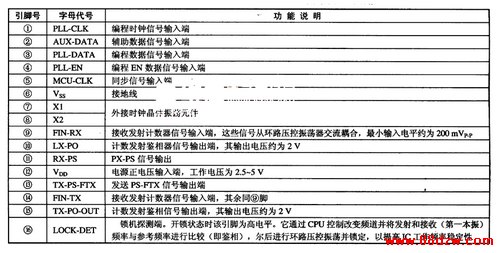

　　MC45162集成电路的引脚字母代号及引脚功能
