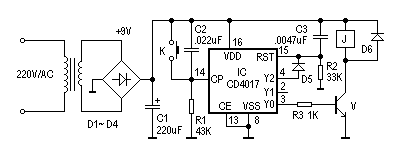

本电路(见图1)使用一片十进制计数器CD4017,记数输出Y2和复位端RST相接,14脚每收到两个记数脉冲既复位。
工作原理:
220伏交流电经变压器降压、D1-D4整流、C1滤波后获得+9V直流电压。C3、R2构成上电复位电路,CD4017复位后Y0输出高电平,Y1和Y2输出低电平,三极管V导通。继电器吸合,其常开触点接通用电器。
K被按下后,C2迅速放电,14脚获得脉冲上升沿,触发CD4017记数,使Y0输出低电平,Y2仍保持低电平。此时三极管V截止,继电器释放,用电器断电。
再次按下K时,C2再次放电,14脚又获得一个记数脉冲,CD4017的Y0和Y1输出低电平,Y2输出高电平,通过二极管D5将CD4017复位,Y0输出高电平,Y1和Y2输出低电平,三极管V再次导通,继电器吸合。因此,每按一次K,Y0的输出电平就翻转一次,用电器被开、关一次。每当K按下时,C2将放电,与此同时,CD4017得到一个记数脉冲,K松开之后,须经过一段对C2的充电时间后,才使CD4017的14脚为低电平,在此期间内K键上的任何抖动不会产生第二个记数脉冲。
元件选择:
D1-D6为IN4007,T为9013,继电器为JZC-21F,K为轻触开关,IC为CD4017。其它参照图示。
图 1
