TDA2030是许多电脑有源音箱所采用的HI-FI功放集成块。它接法简单，价格实惠。额定功率为14W。电源电压为±6～±18V。输出电流大，谐波失真和交越失真小（±14V/4欧姆，THD=0.5%）。具有优良的短路和过热保护电路。其接法分单电源和双电源两种：

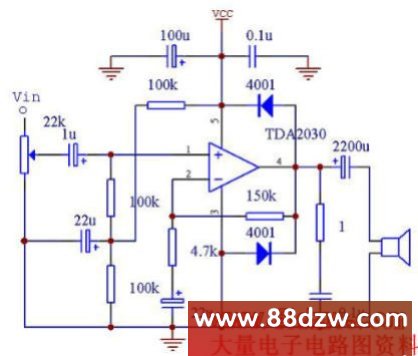

1.单电源接法

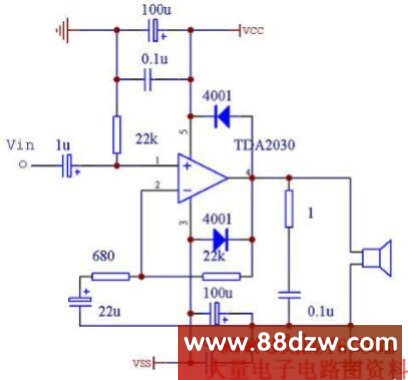

2.双电源接法

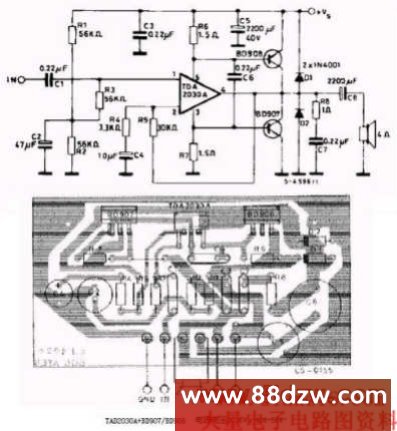

下图为用TDA2030功放集成块和BD907/908制作的40w功放电路：
