　　TDA2616 是欧洲生产的高保真双声道音频功率放大集成电路，应用于电视音响、组合音响、"漫步者"有源音箱中作功率放大。
　　l.TDA261lA　内电路方框图及引脚功能

　　TDA2616　集成块内部是由两路功能相同的音频功率放大电路为主构成。其集成块的内电路方框图及双电源供电应用典型电路如图所示。该IC采用9脚单列直插式封装，其集成电路的引脚功能及数据见表所列。

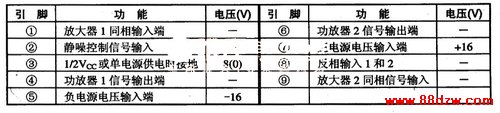

　　表TDA2616集成电路的引脚功能及数据

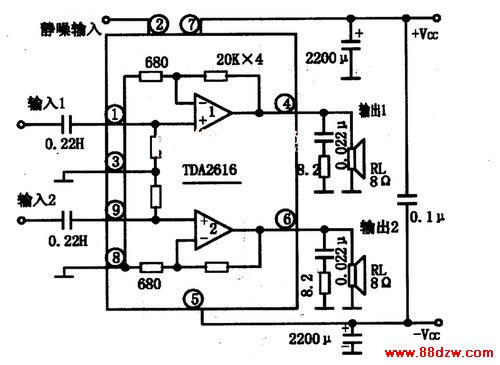

　　TDA2616　集成块的内电路方框图及双电源供电典型应用电路

　　2.TDA2616 主要电参数

　　(1)双电源供电。当Vcc=±16V  R(l)=8Ω  THD=0.5%时，Po=12W: 当THD=10%时,Po=15W.
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　(2)单电源供电。当Vcc=24V, THD=10%, R(l)=4Ω时, Po=14W.

　　3.TDA2616 典型应用电路

　　TDA2616 双电源供电典型应用电路如图所示，TDA2616 集成块的单电源供电典型应用电路如图所示。

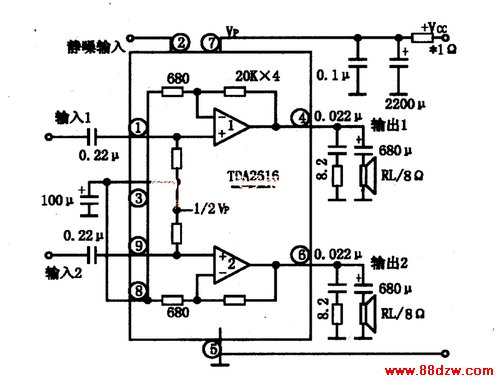

　　　　　　　图TDA2616 集成块的单电源供电典型应用电路

　　4.故障检修提示

　　无论是单电源供电还是双电源供电，当出现无声故障时，都应在确定供电无问题后，先检查静噪电路是否处于误起动状态，可脱开(2)脚进行判断。
