　　TDA2030电路图

　　作者: 　发布:2007-6-13　人气:2368

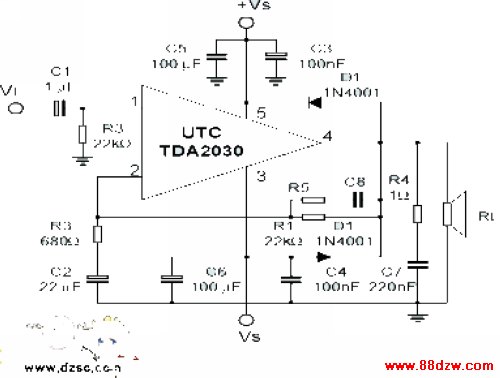

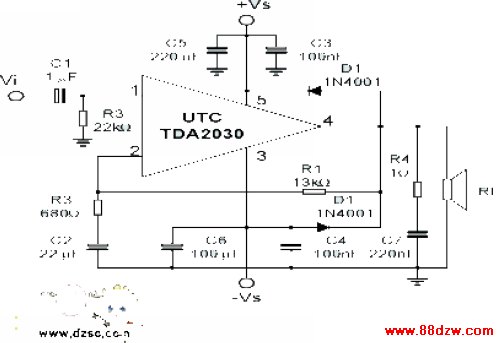

　　TDA2030是德律风根生产的音频功放电路，采用V型5 脚单列直插式塑料封装结构。如图1所示，按引脚的形状引可分为H型和V型。该集成电路广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等特点。并具有内部保护电路。意大利SGS公司、美国RCA公司、日本日立公司、NEC公司等均有同类产品生产，虽然其内部电路略有差异，但引出脚位置及功能均相同，可以互换。

　　电路特点：

　　[1].外接元件非常少。

　　[2].输出功率大，Po=18W(RL=4Ω)。

　　[3].采用超小型封装（TO-220）,可提高组装密度。

　　[4].开机冲击极小。

　　[5].内含各种保护电路，因此工作安全可靠。主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接（Vsmax=12V）以及负载泄放电压反冲等。

　　注意事项：

　　TDA2030具有负载泄放电压反冲保护电路，如果电源电压峰值电压40V的话，那么在5脚与电源之间必须插入LC滤波器，以保证5脚上的脉冲串维持在规定的幅度内。

　　热保护：限热保护有以下优点，能够容易承受输出的过载（甚至是长时间的），或者环境温度超过时均起保护作用。

　　与普通电路相比较，散热片可以有更小的安全系数。万一结温超过时，也不会对器件有所损害，如果发生这种情况，Po=（当然还有Ptot）和Io就被减少。

　　印刷电路板设计时必须较好的考虑地线与输出的去耦，因为这些线路有大的电流通过。

　　装配时散热片与之间不需要绝缘，引线长度应尽可能短，焊接温度不得超过260℃，12秒。

　　虽然TDA2030所需的元件很少，但所选的元件必须是品质有保障的元件。
