 一、发现6C19
    胆机在发烧友中受到很大欢迎。胆机的声音柔美,听惯了晶体管的声音,间中来个小胆机在茶余饭后慰劳慰劳自己的耳朵,亦可有无穷趣味。
但是胆机要玩起来也还真费神,也挺伤腰包的。一个好胆,动辄一百几十,名胆更是非吾辈之所能求。为此,本文只打算给那些和笔者一样刚患上“胆结石”不久的朋友介绍个“偏方”。
    发烧友在做小功率胆机的时候,一般都是弄个6P14(EL84)什么的装装。6P14是个小靓胆,声音清丽秀气,当然这也和它本身是一个五极管有莫大关系,6P14的输出阻抗也相当的高(Ri>30K,一般应用取输出变压器一次侧阻抗5K左右)。
    近来有朋友送了一对北京产的6C19,看着它简洁的构造,煞是喜欢。其体积与6P14差不多,小九脚玻璃封装。因是三极管,管内就一对已作电气连接的屏极,中间是错落有致的栅丝,再里面就是包裹了灯丝的涂覆着氧化物的阴极了。

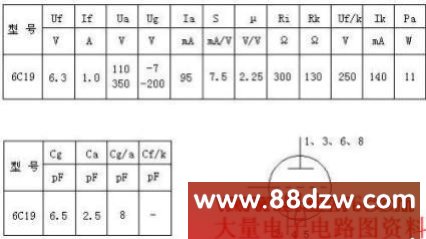

    在国内刊物上,6C19的应用电路很少。不过你不要以为它没有为中国音响贡献过哦。告诉你一个秘密:大名鼎鼎的失真度测试仪SZ-3中,6C19就曾在里面担当着稳压的重任!现在身价最高的300B,在被发掘之前不也一样做过相同的工作吗?看来,英雄还是莫问出处吧。上网查找更多的资料,更是不觉怦然心动。6C19,国外相同型号6S19,正是三极名管6C33(6C18)的小弟弟,其基本参数如附表所列。

可以看到,6C19的输出阻抗极低,甚至比6N13P(460Ω)还要低,为Ri=300Ω,屏极耗散功率也挺大的,Pa=11W。用来做个三五瓦的单端A类胆机刚好合适。图1为6C19的曲线图。


二、自生偏压单端电路
    6C19也有个缺点,就是它的栅负压比较高。一般需要一级高μ管加上一级中μ管作放大才能驱动。但如此一来,又带来了新的相移、信噪比的劣化,电路也趋向复杂,与我们的初衷背向而行了。
    本着简洁至上的原则,决定采用300B的高烧电路形式之一,即一级五极管前放加一级功率管输出。同时为了取得视觉上的和谐,选取五极管的目光锁在了小七脚管6J2上。(电路见图2)

    为使大信号输入时不致削顶,6J2的栅负压取得稍大,约1.6V左右。在这里,把6J2的阴极电阻一分为二,上偏压电阻选得较大,在其上并联了一只电容。上下偏压电阻的连接点可作为大环路负反馈的接入点。即从输出变压器二次侧端经一数k的电阻反馈到此点,如图中虚线所示。不过,笔者从试装到整机,都没有接入过大环路的负反馈,一切全凭电路的开环性能决定。
    信号被6J2放大后经由C4耦合进入6C19组成的自偏压单端A类放大电路。阴极电阻也是6C19的自偏压电阻,产生6C19所需的栅负压,其上有60V 的直流电压,功耗甚大,应留有较大的功率裕量,并要注意安装时的散热问题。阴极电阻上并联的C5是6C19的去耦电容。音频电流几乎都由此通过,对音质有较大影响,应选用优质品。笔者最初选用的是从开关电源拆下来的270μF/200V,声音倒也比较中规中矩。
    至于图中的耦合电容C4,无容置疑,其性能左右着声音的表现,在这里是由WIMAMKS-4的0.47μF/400V担纲。
    由于6C19的输出内阻较低,仅300Ω,使得输出变压器的影响相对于高阻抗时为小,绕制也相对简单。笔者使用的是一对一次侧阻抗为670Ω的拆机品,二次侧8Ω端子接入16Ω的扬声器箱,反射到一次侧的阻抗为1.3k,正好可代用,声音还算不错。
