自制通用电台写频器

[08-22 13:08:02]   来源:http://www.88dzw.com  电子制作   阅读:8942

文章摘要: 其实给对讲机写频时,写频器起到的作用就是对电平的转换,通俗点讲就是把电脑发出的信息转换成对讲机能读懂的信息,就如翻译一样. 下面我们来看看两张写频器的电路图,这两个图都是用了MAX232这个电脑串口电平转换专用芯片,它有着兼容性好、稳定性好、外围电路简单、容易制作等优点。图一:这个是给部分要接4条线的手台、车台写频的电路。如TK3107等要接TXD(发送)、RXD(接收)、GEN(接地)、+5V,这四条线的机器。 图二:这个是写需要接DATA(总线)、GEN(接地)、+5V这三条线的机器,如GP88、GP88S等。(其中发射和接收就用一个二极管或者三极管进行切换) 首先大家需要

自制通用电台写频器,标签:电子制作网,http://www.88dzw.com

  其实给对讲机写频时,写频器起到的作用就是对电平的转换,通俗点讲就是把电脑发出的信息转换成对讲机能读懂的信息,就如翻译一样.
  下面我们来看看两张写频器的电路图,这两个图都是用了MAX232这个电脑串口电平转换专用芯片,它有着兼容性好、稳定性好、外围电路简单、容易制作等优点。

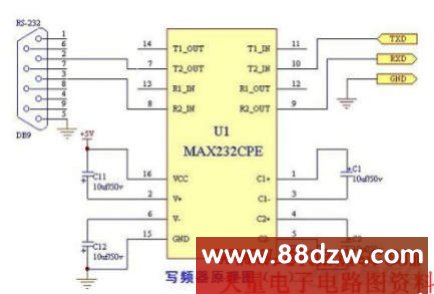

图一:这个是给部分要接4条线的手台、车台写频的电路。如TK3107等要接TXD(发送)、RXD(接收)、GEN(接地)、+5V,这四条线的机器。
写频器电路1

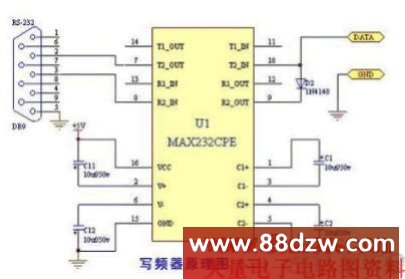

图二:这个是写需要接DATA(总线)、GEN(接地)、+5V这三条线的机器,如GP88、GP88S等。(其中发射和接收就用一个二极管或者三极管进行切换)

    首先大家需要采购回以下配件:
MAX232芯片一片                      约6元
18脚IC座一个                        约4毛钱
50伏10微法的电解电容4个              约1毛一个
RS232母头一个(插到电脑COM口上的)    约2.5元一套(带外壳)
1N4148二极管一个                    约1毛一个
USB延长线一条(1.5米或者更长)      约2元一条
万能板一小块(半个巴掌大足够)      约1块钱
    便宜的配件可以多买几个,以备掉了、坏了或者猫叼了、狗啃了等等,呵呵!!
(以上价格是本地的零售价格,也许和你们当地有差异,但出入不大,小心上JS的当。)
同时自己还需要准备些工具如烙铁,焊锡,松香,起子等工具和材料。
    关于芯片等配件的引脚请看下面的几张图片,只要细心的对照着焊接,不出错的话不用调试(也没有什么调试的)就可以使用。

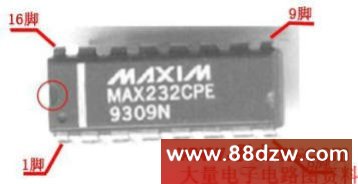

    这个就是"传说"中的MAX232芯片啦

IN4148的正负极判别:

电容的正负极判别:

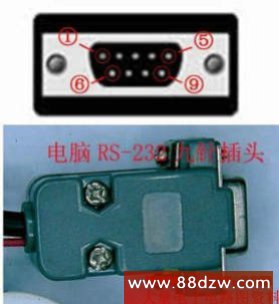

RS232接头是这个样子的,还有它的引脚排列方式:
