制作过程：
    取USB延长线，剪掉母头（就是不能插进电脑USB口的那头），然后在距离公头（当然是剩下的那头啦）约20厘米的地方也剪掉，剩余下来的那段4芯线就用作连接写频器和RS232插头之间的导线咯。

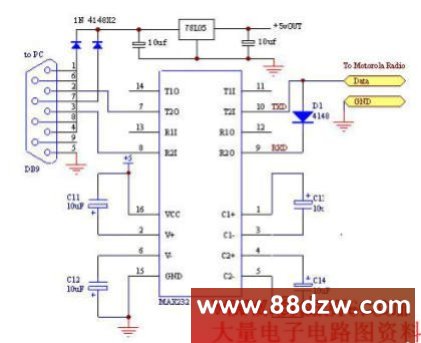

    下一步就是先把IC座焊在万能板上，然后再焊接外围的4个电容和二极管，接好导线，最后把MAX232芯片插上就可以了。我这里考虑用IC座的原因是防止搞错脚位而多次拆焊IC导致损坏，而且芯片日后还可以拔下用于其他电路中。如果你认为不需要这样做的话也可以省掉IC座而直接把芯片焊在电路板上。
  大家如果用IC座的话仔细看座子上的一头是不是有个半圆形的小缺口,这个是和芯片上那个缺口对应的(注意看我上面的MAX232那张图画红圈的地方).这个就是用来标记方向的,以防将芯片插反,大家做的时候注意一下就好.
    如果实在不懂得焊接就找个朋友代劳吧，毕竟是个非常简单的电路，很容易搞掂的。
    还要说明一点，+5V电源取自USB口，就是用刚才剪下来的那段约20厘米长的公头线，把里面红色的那根导线与写频器的+5V相连接就可以了，UBS口的其他几根千万别接，也别让他们之间短路，包好就行，否则USB口烧掉了别怪我。

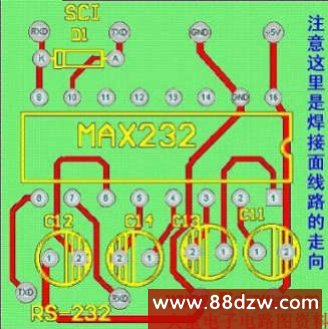

    贴个EDAPCB/PCBjishu/" target="_blank" class="infotextkey">PCB图让大家参考一下线路是怎么走的.
    注意这个图是EDAPCB/PCBjishu/" target="_blank" class="infotextkey">PCB图,就是电路板焊接的这一面,并且注意对照好上面的引脚,别弄错了.

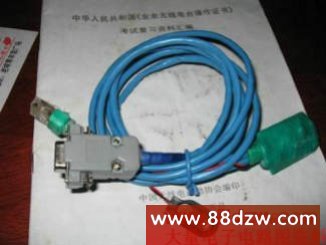

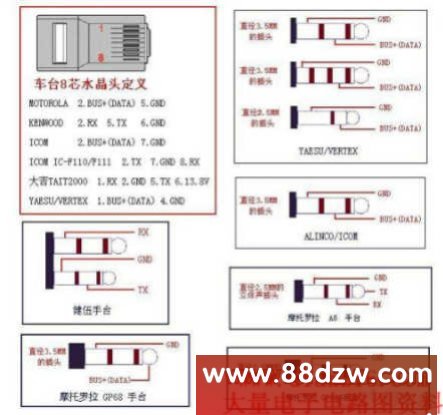

最后上成品的图：

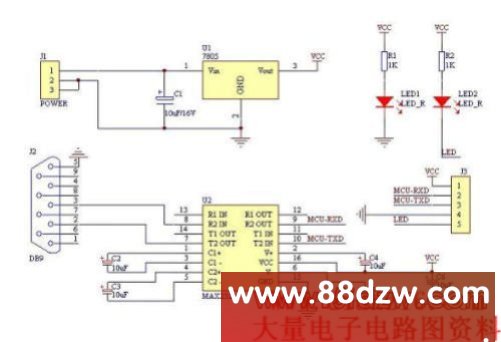

带供电方式的图
