    笔者曾做了一台845单端甲类胆机，搭配形式为大家司空见惯的6N8P和6P3P推845.在此基础上将6N8P前级的SRPP电路改为6J8P；推动级的6пC(前苏联制造)阳极放大电路改为阴极输出电路，
如图1、图2所示。试听结果优于6N8P的SRPP电路。
    该机实实在在、物美价廉、好听耐用，现将此胆机的做法呈上。

1 845单端甲类胆机的设计思路
1.1 前级与推动
    采用国产管6J8P(属于中高频电压放大五级管)，该管以音乐味浓郁而著称，曾被世界多种名机采用。为充分利用该电子管的放大特性， 根据电子管手册中给出的6J8P的静特性曲线(如图3)，为使Eg2= 100V， 特意在Eg2上使用51 kΩ 和33 kΩ 的分压电阻。根据串联电阻的电压公式V2=V×R2/(R1+R2)，33 kΩ 分压电阻上的电压V2=250×33 kΩ/(51 kΩ+33 kΩ)=98 V。再经过电容滤波(C4，220 uF/220 V)， 电压可稳定在100V左右(有名气的胆机则会去掉C3，R1， 采用WY3P进行直接稳压效果更好)。根据6J8P的静特性曲线， 设电源电压为250 V， 阳流为8mA， 负载电阻则为Ra=V/I=250 V/0.008 A ≈30 kΩ 。以(250V，8mA)为原点画一直线MN，即为该管的动特性曲线，确定其上a，b两点的中心点Q， 那么相对应的栅极电压为 Eg=-2.5 V。可以看出，6J8P采用标准接法的最佳静态工作点Q 为Ea=130V，Ia=4mA，Eg=-2.5 V， 保证了“Q”点处在甲类放大状态下，从而在理论上先进行Hi-Fi放大。同时，作为前级电压放大， 只要输入音频信号电压在0.5～1.5 V(现代音源设备，输出信号电压多为1 V左右)，输出交流信号电压就可达约100V，经6п3C做阴极输出，在提高推动电流的同时，又能降低输出阻抗。
    阴极输出器的输入电容很小，在频率不太高时，输入阻抗近似等于栅漏电阻，其数值很大，因此与信号源相联接时可在信号源的输出端获得较高的电压。另一方面，阴极输出器的输出阻抗很小，并且放大量接近于1， 因此接在阴极输出器的输出端的负载电阻RL，也能获得所需要的高电压。如果使输出电阻R=RL，那么在负载电阻RL上可得到最大输出功率，完全可以推动845做功率放大。
    该前级与推动电路(参考了某军用发信机栅调幅推动FU-13电路)其优点在于结构简单，线性好，过载能力强，电路相移少，输入阻抗高，输出阻抗低且与6п3C配合完成前置放大及后级的推动任务。
电路图" src="/pd_dianzi/UploadPic/2010-11/20101121222238438.jpg" width="619" border="0" style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>

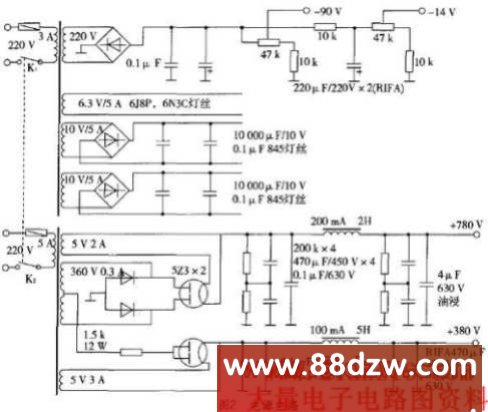

图2 电源电路

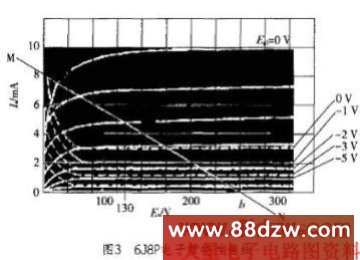

图3 6J8P电子管特性曲线
1.2功率放大级
    为充分发挥845电子管高保真音质的潜能，采用无负反馈单端甲类输出电路。
    根据845电子管的静态特性曲线(如图4)， 基本参数和已知的电源电压780V，输出变压器初级端的交流阻抗5.5 kΩ。确定Q点为甲类状态Ia=100mA，Ea=780V，并根据输出变压器初级的交流阻抗5.5 kΩ。使Eamax=1150V，Iamax=200mA，(Ra=1150V/0.2=5750 Ω≈ 5.5 kΩ)，经过Q点做一斜线MN，即为845的动特性曲线。根据这条斜线，可看出与其相应的栅偏压为Eg=-90 v(此线路已有不少文章说明，这里不在赘述)。
