    最大理论输出功率：P1=[(Eamax-Eamin)/2]× [(Iamax-Iamin)/2]/2=20W
    阳极电源所供给的功率 Po=Ea×Iao=78 W
    放大器的阳极效率 ηa =P1/Po=20 W/78 W=25.6％
    综上所述，得出整机电路图以及各点电位数据，如图1所示。

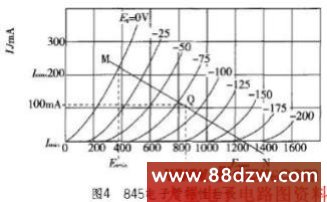

图4 845电子管特性曲线
1.3电源部分
    根据单端甲类功放的工作特性及对电源技术要求较高等特点，笔者采用灯丝，高压两个变压器，有效防止共用一组电源造成信号回路的声道串扰，如图2所示。400W 的升压电源变压器，采用军用通信机上的拆机品，自绕灯丝变压器。高压直流部分，是将双360 V分两路进行电子管(5Z3)整流滤波，其中一路采用胆石结合的全桥整流电路，这种做法既能满足高压延时供电，又可有效防止高压冲击电子管，在提高电子管使用寿命的同时，又能使声音的表现厚实稳定而具有活力，胆味浓郁且动力充沛。

2 元器件的选用
2.1 输出变压器
    定制的输出变压器型号为kse75A，输入端阻抗为5.5 kΩ，输出端阻抗为0 Ω，4 Ω，8 Ω，功率50 W，该产品是采用分层分段设计，用电缆纸作层间绝缘，耐高压，频率特性好，性价比较高。经使用验证，具有比较好的音色表现力和良好的绝缘性能。
2.2电源滤波组件
    在不同的地方分别采用国产的4nF/850V，0.1uF/630V油浸电容，德国的FRAKO 470uF/400V电解、瑞典的RIFA470 uF/400V电解和日本化工470 uF/450V电解电容，且与扼流圈(200mA/2H，100mA/5H)组成Π形滤波电路。实践证明，这样做的滤波效果特别好，突出的感觉是背景宁静。C3，C4作为前级滤波，特意采用FRAKO 10uF/385V油浸电容。连接导线采用了导电性能比较好的“银包铜”多股铜线。
2.3其他组件
    值得一提的是，电路图中采用极为简单的电容耦合方式，因为C1，C2起着承前启后的作用，笔者使用了0.1 uF/1000V “维他命”银膜电容(二手产品)和较为优质的瑞典ERO 2.2uF/220V MKP蓝色电容，阴极电阻采用美国的DALE高精度无感轴向引脚发烧电阻，其他电阻选用国产军用“大红炮” 即可。旁路电容和栅极负压(这点非常重要，往往被人们所忽视)的整流滤波，均采用金黄色瑞典的RIFA电容，对整机的音色起到比较重要的调节作用。

3 功放组件的安装
(1)机座设计采用2 mm厚的钢板冲压制作，并刷防锈漆，喷黑色金属漆，烤干即可。
(2)安装机座上所有的插接件及音量电位器；变压器和电容器；设置地线。
(3)选择较粗的双芯屏蔽线(实践证明这样做，交流干扰声特别小)作为前级交流灯丝的连接线，且紧贴于底板走线；屏蔽层接地；开机首先检验各灯丝电压是否正确。
(4)使用单芯镀银屏蔽线和卡达时RCA镀金插座，焊接信号线，要紧贴底板边缘走线。
(5)合理选择布置电阻和电容的位置；并按电路图搭焊。
(6)初调栅负压，使6п3C的栅负压为-14 V左右，845的栅负压为-90V。
(7)最后连接高压电路，通电测量各管阴极(对地电阻的电压)和阳极(对地电压)是否符合电路图中所给定的参考数据。如不符，先考虑微调栅负压，再检查其他电路。

4 检查与调试
    连接假负载或扬声器， 使845的栅极负压为-90v，此时阴极电阻两端直流电压为4 V左右，根据I=V/R=4 V/41 Ω≈ 0.1 A，阳极电压为740 V。使6п3C的栅极负压为-14 V，阴极电阻R=V/I=100V/20mA=8 kΩ 接近10 kΩ，两端直流电压为100 V，正好与845极级衔接。各点电压尽量符合电路所标出的具体数据，使845，6п3C的静态工作点Q都位于甲类状态，以确保Hi-Fi放大。
