可预置的模拟定时器电路图
[11-21 11:02:42] 来源:http://www.88dzw.com 定时控制电路图 阅读:8589次

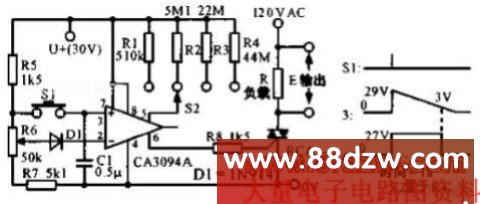

文章摘要:可预置的模拟定时器电路如下图所示,利用可编程功率开关CA3094,可以构成可预置的模拟定时器。电路给出四种延时选择,用电位R6来设置初始时间。当S2接通R4时,按一下S1,双向可控硅可导通1小时。
可预置的模拟定时器电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com可预置的模拟定时器电路如下图所示,利用可编程功率开关CA3094,可以构成可预置的模拟定时器。电路给出四种延时选择,用电位R6来设置初始时间。当S2接通R4时,按一下S1,双向可控硅可导通1小时。
Tag:定时控制电路图,电路图讲解,电路图练习,电子电路图 - 控制电路图 - 定时控制电路图
