4小时的交流电源定时器(555、BH4024)电路图
[11-21 11:01:27] 来源:http://www.88dzw.com 定时控制电路图 阅读:8864次

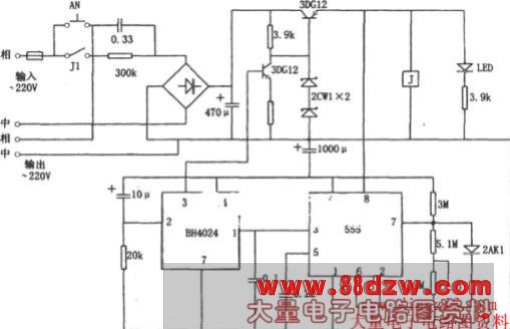

文章摘要:如图所示为4小时的交流电源定时电路。 该电路中,BH4024为7级二进制串行计数器/分频器,555为时基电路。AN为定时触动按钮。每按下AN一次,输出交流电220V供电4小时,然后即断电。该电路可用于单位上下午的工作时间按4小时方式供电。
4小时的交流电源定时器(555、BH4024)电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com 如图所示为4小时的交流电源定时电路。 该电路中,BH4024为7级二进制串行计数器/分频器,555为时基电路。AN为定时触动按钮。每按下AN一次,输出交流电220V供电4小时,然后即断电。该电路可用于单位上下午的工作时间按4小时方式供电。
Tag:定时控制电路图,电路图讲解,电路图练习,电子电路图 - 控制电路图 - 定时控制电路图
