用CD4013组成的正、负极性脉冲延迟电路图
[11-21 11:02:11] 来源:http://www.88dzw.com 定时控制电路图 阅读:8871次
文章摘要:在数字电路和自动控制电路中,有时需要将输入的脉冲信号延迟一段时间后再输出,以适应后级控制电路的需要。采用CD4013组成的脉冲延迟电路,是其中的应用方案之一。如图为用CD4013组成的正、负极性脉冲延迟电路。

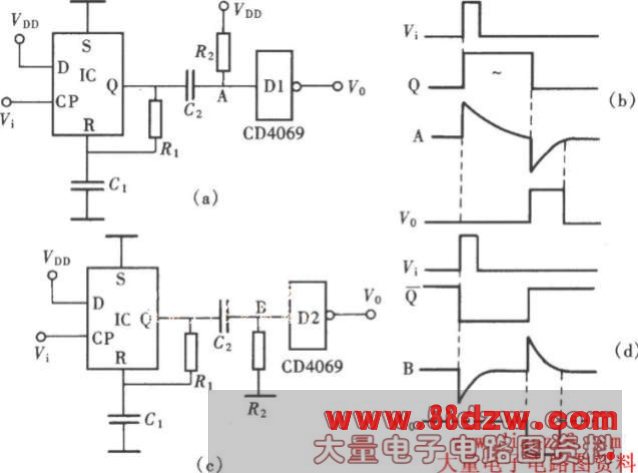

用CD4013组成的正、负极性脉冲延迟电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com在数字电路和自动控制电路中,有时需要将输入的脉冲信号延迟一段时间后再输出,以适应后级控制电路的需要。采用CD4013组成的脉冲延迟电路,是其中的应用方案之一。如图为用CD4013组成的正、负极性脉冲延迟电路。
