用门电路组成的脉冲延迟电路(CD40106)电路图

文章摘要：脉冲延迟电路是将输出脉冲相对于输入脉冲在时间上整体向后延迟一段时间，但并不改变脉冲的宽度。该电路的主要工作原理是利用积分电路的延时作用，将输入脉冲延迟了一个RC时间常数。如图所示为用门电路组成的脉冲延迟电路。

用门电路组成的脉冲延迟电路(CD40106)电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

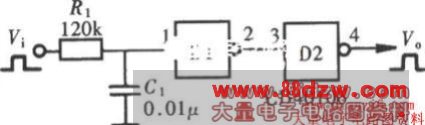

　　脉冲延迟电路是将输出脉冲相对于输入脉冲在时间上整体向后延迟一段时间，但并不改变脉冲的宽度。该电路的主要工作原理是利用积分电路的延时作用，将输入脉冲延迟了一个RC时间常数。如图所示为用门电路组成的脉冲延迟电路。
