利用556构成的顺序定时器电路图
[11-21 11:02:40] 来源:http://www.88dzw.com 定时控制电路图 阅读:8618次

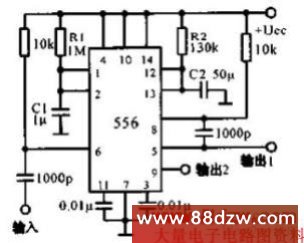

文章摘要:利用556构成的顺序定时器电路如下图所示,双定时器556的第一个定时器输出1通过0.001μF耦合电容加到第二个定时器的输入端8脚,得到总延时等于两个延时之和,即1=1.1(R1C1+R2C2)。把连接6脚的导线瞬间接地也可以启动第一个定时器。
利用556构成的顺序定时器电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com利用556构成的顺序定时器电路如下图所示,双定时器556的第一个定时器输出1通过0.001μF耦合电容加到第二个定时器的输入端8脚,得到总延时等于两个延时之和,即1=1.1(R1C1+R2C2)。把连接6脚的导线瞬间接地也可以启动第一个定时器。
