4小时顺序定时器电路图

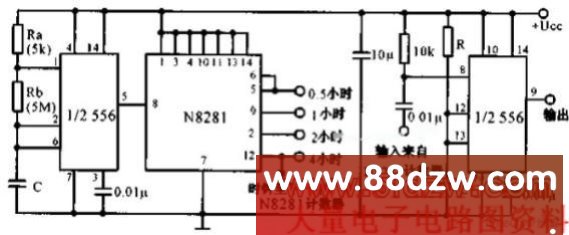

文章摘要：4小时顺序定时器在双定时器556的两个字时器之间使用N8281分配器网络，不用大体积低漏电电容器，可以得到相当长的时间延迟。第一个定时器构成振荡器，其输出加到N分频网络产生具有周期为N/f的输出，用于触发构成单稳的第二个定时器。延迟时间取决于分配器的延时输出时间。可以级联几个分配器使延迟时间达几天甚至几周。

4小时顺序定时器电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com
4小时顺序定时器在双定时器556的两个字时器之间使用N8281分配器网络，不用大体积低漏电电容器，可以得到相当长的时间延迟。第一个定时器构成振荡器，其输出加到N分频网络产生具有周期为N/f的输出，用于触发构成单稳的第二个定时器。延迟时间取决于分配器的延时输出时间。可以级联几个分配器使延迟时间达几天甚至几周。
