由CD4541组成的有开/停选择功能的定时器电路图

文章摘要：该定时器以CD4541为主要组成部分，它可以通过开关事先选择先停后开，还是先开后停。电路中，定时时间的调整是通过选择开关，增、减接在CD4541的①、②脚间的电阻的数量来实现的。由于电阻的阻值通过事先选择，每只电阻的阻值是固定不变的。因此它比采用电位器来调节定时时间要方便和准确。电路组成如图所示。电路由开、停预置电路，可调式开停定时电路，输出控制和执行电路组成。

由CD4541组成的有开/停选择功能的定时器电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

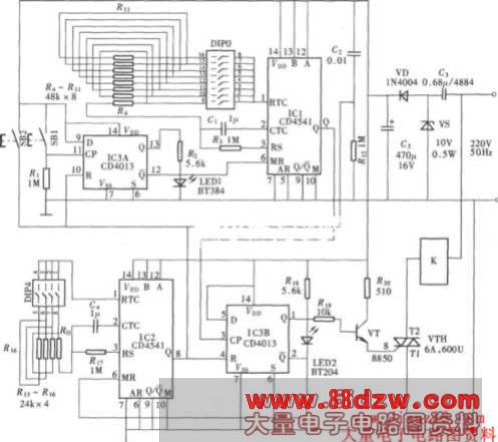

　　该定时器以CD4541为主要组成部分，它可以通过开关事先选择先停后开，还是先开后停。电路中，定时时间的调整是通过选择开关，增、减接在CD4541的①、②脚间的电阻的数量来实现的。由于电阻的阻值通过事先选择，每只电阻的阻值是固定不变的。因此它比采用电位器来调节定时时间要方便和准确。电路组成如图所示。电路由开、停预置电路，可调式开停定时电路，输出控制和执行电路组成。
