　　由CD4069组成的声控延时节电开关电路：
　　

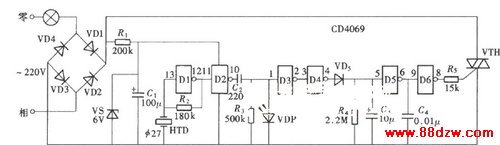

　　该声控开关具有很高的触发灵敏度，用行人的脚步声就能将它触发，延时约20s后自动关闭。它工作可靠，方便又节电。电路仅用一只六反相器CD4069与压电陶瓷声传感器和一只双向晶闸管组成，它结构简单，经济适用，具有推广价值。电路组成如图所示，由声传感器、电压放大器、光控电路、延时电路和晶闸管及其触发电路组成。
