由CD4001组成的卫生间门控照明排气开关电路图

文章摘要： 有些楼房的卫生间被设计为无窗型结构，既不能采集自然光，又不能自然通风，因此常设有排风扇。该控制开关采用门控方式，当有人进入时，由门控开关将灯和排气扇自动打开，延时一定时间后自动关闭，使用十分方便，电路如图所示。电路采用一只四一二输入端或非门 CD4001，用其中的两个门Dl、D2组成一个不可再触发式单稳态延时电路，其延时时间长短由RPl的阻值和C4的电容量决定。由另外两个门D3、D4并联后作为反相器和放大器用。

由CD4001组成的卫生间门控照明排气开关电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

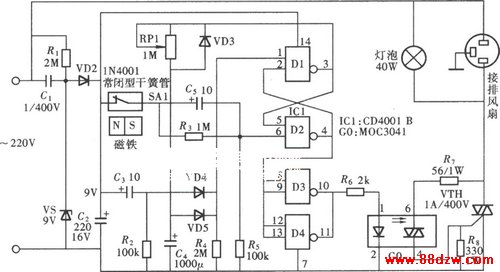

　　有些楼房的卫生间被设计为无窗型结构，既不能采集自然光，又不能自然通风，因此常设有排风扇。该控制开关采用门控方式，当有人进入时，由门控开关将灯和排气扇自动打开，延时一定时间后自动关闭，使用十分方便，电路如图所示。电路采用一只四一二输入端或非门 CD4001，用其中的两个门Dl、D2组成一个不可再触发式单稳态延时电路，其延时时间长短由RPl的阻值和C4的电容量决定。由另外两个门D3、D4并联后作为反相器和放大器用。
