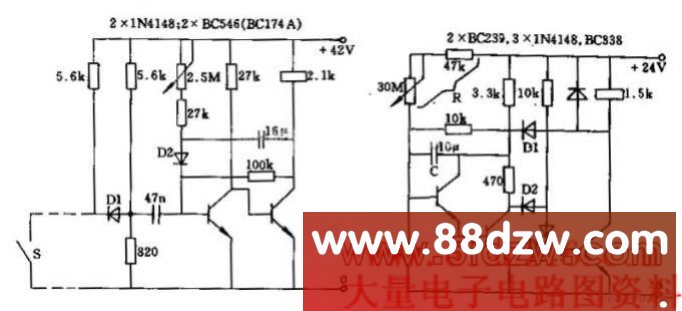

采用单稳态勉发器的定时器电路图
[11-21 11:01:40] 来源:http://www.88dzw.com 定时控制电路图 阅读:8603次
文章摘要:本电路特点是输入端有抗干扰保护措施,以防止因干扰信号引起误动作。此外时间流程是在开关S断开前结束的,故增加了可靠性。
采用单稳态勉发器的定时器电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com本电路特点是输入端有抗干扰保护措施,以防止因干扰信号引起误动作。此外时间流程是在开关S断开前结束的,故增加了可靠性。
