固定预置时间的定时器电路图
[11-21 11:01:39] 来源:http://www.88dzw.com 定时控制电路图 阅读:8597次
文章摘要:“阈值1”与“阈值2”之间脚13吸取晶体管的基极电流。如果继电器释放,则在重新恢复时间0.5S之后通过按键又可以开始开关流程。利用窗口鉴别器TCA965可构成定时器。决定时间的电容C在按下钮“Ta”后充电,晶体管T1从TCA965的脚2处得到基极电流,电源供给电流。事光整流定的流程提前10S计时。在些期间内指示灯LD57亮。当电容充电电压超过“阈值1”时继电器吸合。但过到由电位器RP整流定的“阈值2”,继电器又释放。继电器吸合持续时间在0~18S之间可调整。
固定预置时间的定时器电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com“阈值1”与“阈值2”之间脚13吸取晶体管的基极电流。如果继电器释放,则在重新恢复时间0.5S之后通过按键又可以开始开关流程。

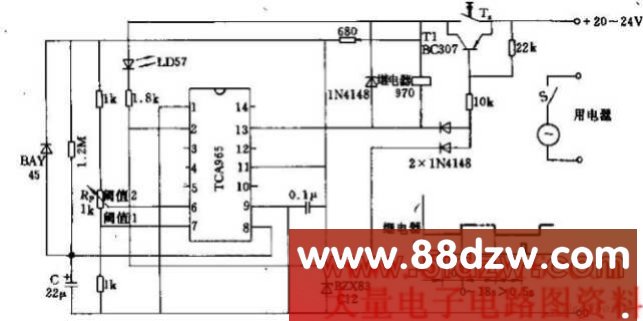

利用窗口鉴别器TCA965可构成定时器。决定时间的电容C在按下钮“Ta”后充电,晶体管T1从TCA965的脚2处得到基极电流,电源供给电流。事光整流定的流程提前10S计时。在些期间内指示灯LD57亮。当电容充电电压超过“阈值1”时继电器吸合。但过到由电位器RP整流定的“阈值2”,继电器又释放。继电器吸合持续时间在0~18S之间可调整。
