光控开关电路原理图

[09-13 18:55:12]   来源:http://www.88dzw.com  开关电路电路图   阅读:8589

文章摘要:利用功率MOS场效应晶体管可以作功率开关,开关的敏感元件可以采用光敏电阻LDR.当光线照射到光敏电阻上时,LDR低阻值,有信号加在场效应晶体客的栅极上,源漏极间导通,从面使继电器线圈K改变状态,产生控制作或发出信号,如果将光敏电阻LDR接在低电位处,则在暗时无光线照射到光敏电阻,光敏电阻阻值同.如图所示光控开关电路原理图

光控开关电路原理图,标签:电路图讲解,电路图练习,http://www.88dzw.com

  利用功率MOS场效应晶体管可以作功率开关,开关的敏感元件可以采用光敏电阻LDR.当光线照射到光敏电阻上时,LDR低阻值,有信号加在场效应晶体客的栅极上,源漏极间导通,从面使继电器线圈K改变状态,产生控制作或发出信号,如果将光敏电阻LDR接在低电位处,则在暗时无光线照射到光敏电阻,光敏电阻阻值同.

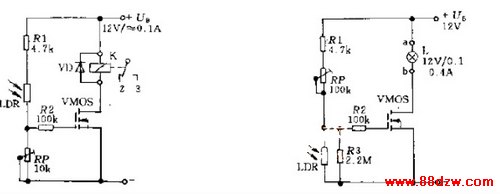

  如图所示光控开关电路原理图

光控开关电路原理图
