光敏三极管构成的灵敏光控开关电路

文章摘要：相关元件PDF下载：NE555 3DU511D 如图所示电路，由于采用了达林顿型光敏三极管作敏感元件，所以对弱光较敏感。适用于对反射光信号的检测。电路中当达林顿型光敏管受到光照后，其内阻减小，使2脚电位下降，当降为(1／3)Vcc时，3脚输出高电平，这时继电器释放。

光敏三极管构成的灵敏光控开关电路,标签：光电电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

NE555   3DU511D

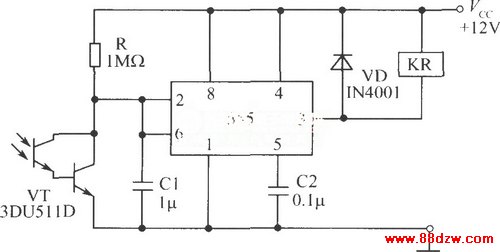

如图所示电路，由于采用了达林顿型光敏三极管作敏感元件，所以对弱光较敏感。适用于对反射光信号的检测。电路中当达林顿型光敏管受到光照后，其内阻减小，使2脚电位下降，当降为(1／3)Vcc时，3脚输出高电平，这时继电器释放。
