自制惠威SWANS G2音箱

[09-14 01:31:24]   来源:http://www.88dzw.com  电子制作   阅读:8351

文章摘要:最后再试听,平衡了,低频下潜的深度和听感非常好。在播放人声时细腻感较欠缺。再次分析分频器电路,眼睛落到R4与L3这对串联元件上。如果单从L3来说,L3是起到与cl、c2、C3桐同的分频作用,共同达到二阶分频的电路结构。但加入的R4.就让单纯的13调节功能更加丰富,而13的值在业余情况下未知。增大R4的值将减小L3所对应的某一频点以下频段的旁路量,同理,减小R4的值得到相反的效果。首先断开R4与L3的连接,也就是将分频器变为一阶分频,再结合耳朵对声音变化部位的记忆。已经大概锁定这个R4所决定的声音表现范畴在哪个频率段位了。尝试将R4加大到3n一试,一开声立刻感到惊喜。果真这个R4是问题的根源所在

自制惠威SWANS G2音箱,标签:电子小制作,http://www.88dzw.com

  最后再试听,平衡了,低频下潜的深度和听感非常好。在播放人声时细腻感较欠缺。

  再次分析分频器电路,眼睛落到R4与L3这对串联元件上。如果单从L3来说,L3是起到与cl、c2、C3桐同的分频作用,共同达到二阶分频的电路结构。但加入的R4.

  就让单纯的13调节功能更加丰富,而13的值在业余情况下未知。增大R4的值将减小L3所对应的某一频点以下频段的旁路量,同理,减小R4的值得到相反的效果。首先断开R4与L3的连接,也就是将分频器变为一阶分频,再结合耳朵对声音变化部位的记忆。已经大概锁定这个R4所决定的声音表现范畴在哪个频率段位了。尝试将R4加大到3n一试,一开声立刻感到惊喜。

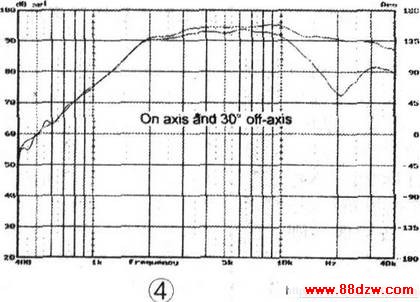

  果真这个R4是问题的根源所在啊。图2为最终调试结果电路图。图3、图4为频响曲线。
