(见图1),将Rl去掉,暂时用一段裸体音箱线将其短路,试听。高频灵敏度有所提高,但还提高得不够。

  再次将R5去掉。这是在DIY“SS6.5R+SSIII”6英寸箱时得到的体会,与高频单元并联的这只R5电阻。非常影响高频的通透感。即使在串联通道上一只电阻也不串。

  错误的加装了R5这只电阻的话,都会给高频通透感带来致命的朦胧因素。这只电阻通常是搭配R1做相应的阻抗补偿,而当高频单元与低频单元的阻抗本身就很般配的时候,是不需要做这些画蛇添足考虑的,故取掉。此时朦胧感消失。声音立刻通透起来,但是耳朵感觉灵敏度仍然还没有上升到正确的响度。通过计算。串联通道上的“R1”1.5Ω值大约可以对高频衰减1.8dB的量,而并联通道上的“R5”

  15Ω值是配合串联通道上衰减大约3.5dB量的阻抗补偿。那么串联通道上的R2、R3与C4并联,又是出于伺等考虑呢?参阅高频单元频响曲线图,10kHz以上有很明显的衰减,C4应该是让某一频段不受R2与R3衰减的影响而直通。计算“C4”O.47μF司以让23kHz以上部分直通。23kHz频点显然与该单元所需要补偿的频响曲线段毫不相干。提升23kHz有何用呢?C4我重新考虑。结合高频单元10kHz以上衰减明显。那么就计算C4让10kHz以,上直通,考虑到斜率。直通转折点没有直接选在10kHz处而选在14kHz处。因为10Hz-14kHz是一个下降沿。无论下降沿的陡或者缓,3kHz-10kHz之问都处在90dB以上,最终都将是要衰减掉的。因为衰减的标准将以低频单元的90dB为依据。多出的都要衰减掉才能让整个频响达到平衡。同时。入耳对高频感觉迟钝。选择14kHz处的91dB作为衰减斜率折点也不会显得衰减过早。反而可以让听感上更趋于平衡。最终计算出C4的值为1μF。

  而R2和R3分别是10Ω。

  并联后就是5Ω,计算出串联通道上5Ω的电阻值将是衰减8dB之多的灵敏度,严重过量,不知M1.2怎么会衰减如此之多,不管怎么说。试着根据自己的思路去衰减3dB。先后用了1.5Ω、2Ω、2.7Ω三支电阻分别焊到分频器上,最后感觉2Ω的听感最正确。

  此时感觉整个箱体灵敏度已经平和,人声以上频响部分顺耳了。但是中频人声部分就显得很“打耳”。

  也就是显得频响过于突出。整个声音听起来有些怪怪的。主要还是集中在中频人声段。

  再次查找原因。翻出高低频单元的说明书、频响曲线图再次仔细查阅,突然发现高频单元参数框内的厂家推荐分频点变成了“大于3000Hz”,赶紧去问经销商,得到的答案是:该款高频单元曾于2000年与2002年分别改款过两次,之前看到的应该是老资料了。照这样看来,  “RT2C—A”和“SS8IIN”的中频部分断开了大约有400Hz的空缺量。当然是衔接不起了嘛。怪不得声音会这样。

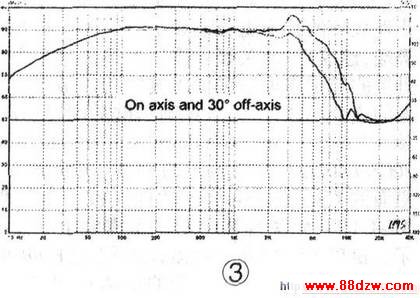

  从“SSSIIN”的整个频段来看,100Hz一2600Hz是一段极其平坦优秀的曲线。这也正是当初看中这款低频单元的原因之。现在看来。H要能将3.2kHz处的波峰处理平坦,那么至少可以将上限提高到3.2kHz。通过对“SSSIIN”的频响曲线图作虚线延伸参考分析,降峰的斜率转折频点选在4,5kHz处。这比3.2kHz的1.5倍频点4.8kHz更加保守。而分频器低频部分并联通道中的“R6串联C5、C6”这个电路结构,似乎就是为降服这个波峰而准备的。只是取值大不同而已。通过计算,用2.2μF与1.8μF并联代替C5、C6,而R6则用10Ω。现在波峰平了。低频单元上限估计已经到达3.5kHz左右。再次试听,意外的发现“凹陷”部分“填平了”。但是“打耳”部分依然存在。分析降峰成功。延伸了低频单元上限段。成功与高频单元平稳衔接。

  “凹陷”故此不存在了,所以听感上只剩下“打耳”这个问题。为什么“打耳”?是某个频段过于突出,才会造成听感过于受到刺激,而且是不够耐听的频段,反复试听不同的试音信号,最后分析应该是分频器高频部分串联通道的耦合电容太大了,C1、C2、C3并联相加值高达15.3μF了,按高频单元说明书推荐分频点3000Hz~十算。用3.6μF法的电容焊接于此。再试听。问题大为改善。试将分频点改在3.2kHz处,“打耳”问题基本解决了,音箱听起来更加有质感,整个频响更加平衡!接下来调整吸音棉与倒相管。开始除了而板内侧以外的其他所有而都围绕一圈吸音棉。但低频出来非常的“干涸”,没有丰润感:然后减少吸音棉的量。重新剪裁吸音棉尺寸,做到只覆盖背板与面板。
