　　几点说明：
　　
　　1、充电器为了简化电路，只控制了Q2，控制精度不是很高，大负载下输出电压仍有一点下降，但已能满足使用要求。同样，充电器的温度比在节能灯状态时仍然要高一点，但已不影响充电器的正常工作。
　　
　　2、要注意在大负载时Q1、Q2温度和电压的平衡。若Q2的温度高于Q1，可减少T1反馈到Q2的次级绕组匝数、加大Q2发射极电阻R6或基极电阻R
　　
　　3。还可用交换T2变压器初级的接线、把温度高的整流管更换为快速恢复二极管的办法解决。另外，Q1、Q2集电极到发射极的电压应该相等，若不等。调整的方法与调整温度的方法相同。实际上平衡温度比较容易，而平衡电压的难度较大。3、低压整流二极管应采用肖特基二极管，但2A的SB260和3A的1 N5820发热都比较严重，而使用SB306或C81—006的效果就比较好。
　　

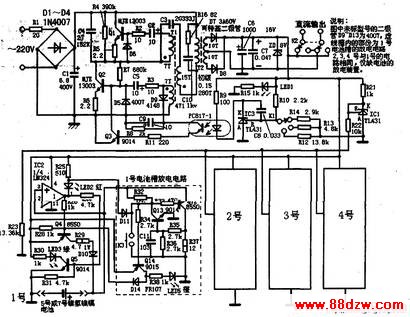

　　4、原充电器设计成可充3个镍氢或镍镉电池与一个锂电池。但5号锂电池比较少见，若没有5号锂电池，充电器可改为充4节镍氢或镍镉电池，这次改动就是按此设计的。

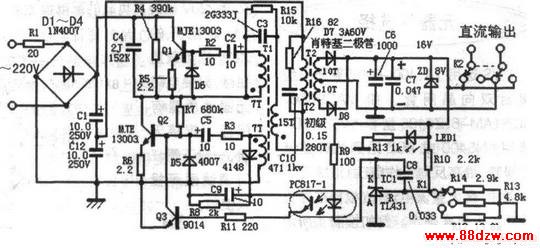

　　在节能灯中，还有一种采用双电容滤波的电路，下图是采用这种电路改制的低压直流电源，效果略优于单电容滤波的电路。此电路也需要注意Q1、Q2的温度与电压的平衡。工作原理与单电容滤波的电路基本相同，这里就不作介绍了。
