多功能充电器的制作
[09-14 01:21:44] 来源:http://www.88dzw.com 电子制作 阅读:8582次
文章摘要:使用过镍镉充电电池的人都会有这种感觉,新电池效果不错,但充电几次后,使用效果就大不如以前。这是因为镍镉电池有记忆效应,随着充电次数的增加,加上充电方法不当,这种情况愈加明显。所以一般提倡电池要用尽后再充电,最好充电前能对电池进行放电,但过度放电又会损坏电池,而且每次充电需10-12小时,使得使用起来非常麻烦,稍不留意就会损坏电池。针对这些情况,本人设计了下面的充电器,经使用,效果很好。本装置是一个带放电功能、全自动快速(1小时)、恒流充电器。它具有充电指示、放电指示、充电结束自停并有声、光提醒,涓流维持等功能。下面简单介绍该装置的工作原理及制作方法。 工作原理 工作原理如图一所示。它
多功能充电器的制作,标签:电子小制作,http://www.88dzw.com使用过镍镉充电电池的人都会有这种感觉,新电池效果不错,但充电几次后,使用效果就大不如以前。这是因为镍镉电池有记忆效应,随着充电次数的增加,加上充电方法不当,这种情况愈加明显。所以一般提倡电池要用尽后再充电,最好充电前能对电池进行放电,但过度放电又会损坏电池,而且每次充电需10-12小时,使得使用起来非常麻烦,稍不留意就会损坏电池。针对这些情况,本人设计了下面的充电器,经使用,效果很好。本装置是一个带放电功能、全自动快速(1小时)、恒流充电器。它具有充电指示、放电指示、充电结束自停并有声、光提醒,涓流维持等功能。下面简单介绍该装置的工作原理及制作方法。
工作原理

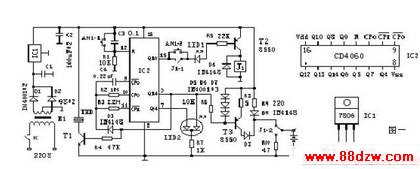

工作原理如图一所示。它是以CD4060为核心的控制器。CD4060是14位二进制串行计数/分频和振荡器。它由两部分构成:一部分电路是14级分频器,其分频系数为16~16384(由Q4~Q14输出)。另一部分电路是振荡器,可由外接电阻和电容构成RC振荡器。f=1/2.2RTCT。见图二。本装置由C4、R2、R3组成频率约为0.2Hz的振荡器。
