自制小型风力发电装置
[09-14 01:30:44] 来源:http://www.88dzw.com 电子制作 阅读:8877次
文章摘要:自然能源的利用是人类永恒的主题,尤其是利用太阳的光和热、风力、水力、波力、地热等。本文介绍适宜个人动手的小型装置。采用了三个自行车摩电灯的发电机,单个的规格是6V、2.4W,输出低频交流电压。为了获得发电机的额定输出功率,一般可用齿轮或皮带轮来提高发电机的转速,但这需要大直径的风叶以提高转矩。为简化起见,本制作采用发电机转轴和风叶直接相连,这样风叶直径可小些。为了获得需要的电力,采用三个发电机和三个风叶制成三连的风力发电装置。首先要对自行车摩电灯进行改造,主要是拆除照明灯和锯断摩擦轮壳,暴露出发电机转轴。其余的工作就是金属板材的加工和装配。图1是装置的全貌,图2是尾翼结构图。每个发电机有四片风
自制小型风力发电装置,标签:电子小制作,http://www.88dzw.com自然能源的利用是人类永恒的主题,尤其是利用太阳的光和热、风力、水力、波力、地热等。
本文介绍适宜个人动手的小型装置。采用了三个自行车摩电灯的发电机,单个的规格是6V、2.4W,输出低频交流电压。
为了获得发电机的额定输出功率,一般可用齿轮或皮带轮来提高发电机的转速,但这需要大直径的风叶以提高转矩。为简化起见,本制作采用发电机转轴和风叶直接相连,这样风叶直径可小些。为了获得需要的电力,采用三个发电机和三个风叶制成三连的风力发电装置。
首先要对自行车摩电灯进行改造,主要是拆除照明灯和锯断摩擦轮壳,暴露出发电机转轴。

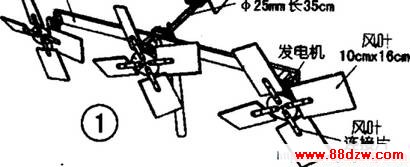

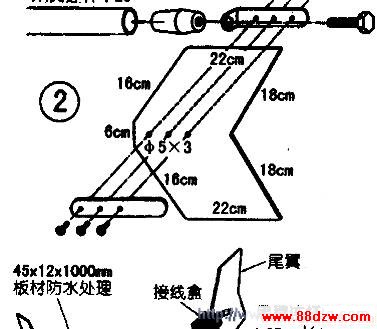

其余的工作就是金属板材的加工和装配。图1是装置的全貌,图2是尾翼结构图。每个发电机有四片风叶,尺寸为100nlmxl60ram;固定风叶的连接片尺寸为18mmxl00mm,在其长度方向上。从中部将其两端扭曲150倾角。
完成的风力发电装置,在风速为1m/s时就可转动。
用家用风扇(最大风速为3m/s,相当于室外树叶摇动的风力)对其试验,单个发电机的输出电压空载为0.8Vrms,而在15Ω负载上为0.6Vrms。故三个发电机在15Ω负载上为1.8Vrms,电流120mA,约0.2W的程度。可以用来为蓄电池充电。
但作为实际应用。还要配合整流电路、DC-DC变换电路及功率控制电路,以保证在不同风速下获得适合的充电电流,
