太阳能铅酸电池充电器

文章摘要： 本电路适用于庭院照明、听收音机和播放CD等。太阳能变换成电能的单片太阳能电池大约产生0.55V开路电压，一旦加上负载就很快降到0.45V。用的较多的12V铅酸蓄电池作为太阳能存贮装置，不可能用几个单片太阳能电池直接地充电铅酸电池，而是根据所需电压而串联若干电池片。充电器应有13.5～14V输出。下图所示为简单升压式变换器电路，用少量单片太阳能电池构成电池组件，去给铅酸电池充电。电路由IC1及少量元器件组成。IC1直接由铅酸电池供电，也就是太阳能电池不供电，电路仍能工作。因为电路所需电流很小，铅酸电池不可能很快的放电完毕。太阳能电池接到连接器K1。IC1使场效应管FET-T1导通，引起通过

太阳能铅酸电池充电器,标签：电子小制作,http://www.88dzw.com

  本电路适用于庭院照明、听收音机和播放CD等。太阳能变换成电能的单片太阳能电池大约产生0.55V开路电压，一旦加上负载就很快降到0.45V。

　　用的较多的12V铅酸蓄电池作为太阳能存贮装置，不可能用几个单片太阳能电池直接地充电铅酸电池，而是根据所需电压而串联若干电池片。充电器应有13.5～14V输出。

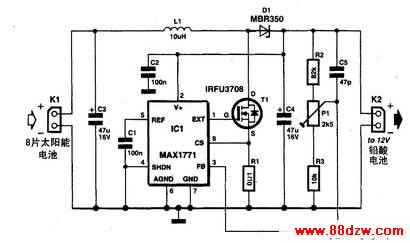

　　下图所示为简单升压式变换器电路，用少量单片太阳能电池构成电池组件，去给铅酸电池充电。电路由IC1及少量元器件组成。IC1直接由铅酸电池供电，也就是太阳能电池不供电，电路仍能工作。因为电路所需电流很小，铅酸电池不可能很快的放电完毕。

　　太阳能电池接到连接器K1。IC1使场效应管FET-T1导通，引起通过电感线圈L1的电流。在这里将电能转换成磁能，并贮存在电感里。当电流超过某一确定值时，IC1使FET截止。在那一瞬间，电感力图保持电流的流通。这样就感应了一个电压，使电流通过D1流进电池。这样又把磁能转换成电能。

　　通过电感的电流不应上升太快。

　　IC1提供一种限流作用制止这种情况的发生。通过电感的电流变换成在分流电阻R1上的小电压。IC1一旦截止FET，这电压很快上升达0.1V。

　　电阻R2、P1和R3组成分压器。在滑动点P1上的电压正比于输出电压。

　　IC1设法保持这电压固定在1.5V。因此，P1可以用于调节最大输出电压。
