DIY一只实用充电式电击蚊拍

文章摘要：一般的电击蚊子拍，电击蚊子时，只是“啪”一声，若同时电击很多蚊子，或杀灭体形较大的苍蝇、飞蛾等害虫时，击毙率不高，内部电路中的耦合振荡变压器还发出刺耳的“叽叽”小声。图1、图2分别是一种用2节1.5V电池的电子蚊拍原理图和实物图。该电路送至高压电网两端的直流高压只有1500V。晚上蚊子较多；两节1号新电池会很快用完。本文介绍的用充电电池代替一般电池，并提高输出的直流高压，采用快速、连续放电电路，不但经济实惠，而且灭蚊效果明显，图3是一款能满足这些要求的新型实用充电式电击蚊拍原理图。此电路主要由充电电路，变压器耦合多谐振荡器、高压整流升压电路和高压

DIY一只实用充电式电击蚊拍,标签：电子小制作,http://www.88dzw.com

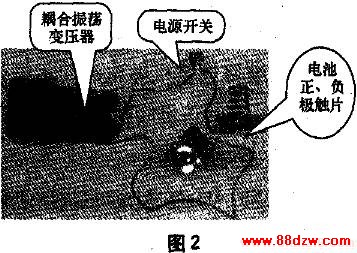

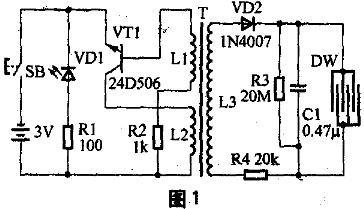

　　一般的电击蚊子拍，电击蚊子时，只是“啪”一声，若同时电击很多蚊子，或杀灭体形较大的苍蝇、飞蛾等害虫时，击毙率不高，内部电路中的耦合振荡变压器还发出刺耳的“叽叽”小声。图1、图2分别是一种用2节1.5V电池的电子蚊拍原理图和实物图。

　　该电路送至高压电网两端的直流高压只有1500V。晚上蚊子较多；两节1号新电池会很快用完。本文介绍的用充电电池代替一般电池，并提高输出的直流高压，采用快速、连续放电电路，不但经济实惠，而且灭蚊效果明显，图3是一款能满足这些要求的新型实用充电式电击蚊拍原理图。

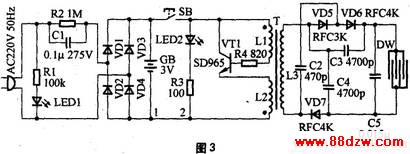

　　此电路主要由充电电路，变压器耦合多谐振荡器、高压整流升压电路和高压电网等四部分组成。充电时电源开关SB断开(SB为微型轻触开关)。交流220V／50Hz的市电从插头经R2降压成交流4V，送至由VD1、VD2、VD3和VD4组成的桥式整流电路进行整流，得到的脉冲直流直接对2节1.5V充电电池GB充电，C1(0.1μF／275V)并联在R2两端，用以消除浪涌脉冲，保护电路，限流电阻R1和发光二极管LED1串联组成电源充电指示电路，充电时，LED1亮。为防止误动作，可在节点1和2之间加装一个拨动开关。

　　电路中发光二极管LED2和限流电阻R3串联组成工作指示电路，用来指示工作电路通断状态并显示电池电能的耗损情况。按下电源开关SB工作时，LED2发光，由晶体三极管VT1(NPN型)、电阻R4和振荡变压器T的绕组L1、L2组成的变压器耦合射极输出振荡器开始振荡，振荡频率为18．5kHz，于是在变压器T的绕组L3两端感应出幅度为600V的交流脉冲电压。二极管VD5，VD6、VD7和电容器C2、C3，C4以及C5组成高压整流升压电路，VD5、VD7、C4和C2、C3先将L3感应电压进行半波整流、滤波以及升压，再通过VD6、C5等整流升压滤波，使瞬间输出直流电压高达2800V，传送给采用镀镍钢丝做成的三层高压电网DW。

　　采用半波整流可降低电容C2、C3以及C4反向承受电压，同时提高电源利用率，VD6、C5等把前面电压进一步提升，如去掉VD6，输出直流高压只有1000V；若去掉VD7，改成二倍压或三倍压，输出直流高压则变为900V或1500V，而且变压器发出“叽叽”声。电路中R1、R2、R3、R4均用1／4W电阻器，C2、C3、C4、C5采用2kV高压电容器，充电电池采用2只1.5V优质电池，循环充电可达600次以上，LED1和LED2分别用绿色和红色的φ3mm发光二极管。VT1为高频小功率SD965三极管，VD1、VD2、VD3、VD4采用IN4007，VD5、VD6、VD7选用RFC3K和RFC4K，降压整流充电线路板和工作线路板分开，便于装配，具体的实物如图4所示。

　　由于采用了高压整流升压电路，对振荡器的输出电压幅度的要求大大降低，其中为600V，因此对变压器T绕组的匝数就减少许多，绕制变压器T，采用5×7的双E型铁氧体磁芯及其配套塑料骨架。绕制时L1用φ0.11mm漆图5包线绕35匝，L2用Φ0.23mm漆包线绕9匝，L3用Φ0.06mm漆包线绕1900匝。

　　由于电路输出2800V的直流高压，蚊蝇触及三层镀镍钢丝高压电网时，电路能快速、连续放电，蚊蝇随即在连续的“叭叭”声中变成齑粉，蚊蝇入网击毙率非常高，使用更是可靠方便。电路中不足的地方是在C5两端缺少一个并联的释放电阻(通常选20MΩ)，因为使用过电蚊拍后，电容器C5上的电压仍然能保持一定时间，需要用电阻释放电容器上的电能，以防止不慎触及电网遭到电击。
