功放机内加装胆前级
[09-14 01:29:48] 来源:http://www.88dzw.com 电子制作 阅读:8714次
文章摘要:利用功放机内空闲位置加装一胆前级,可使功放改善音质,提高档次。选择小七脚电子管3A5作前级非常适合机内加装,它个头小,耗电极低。动态范围大,音色极为亮丽醇厚,但实践起来会遇到些麻烦,主要是交流声较大,很多人望而却步。笔者设计了一块前级板电路(如图所示)。只要在以下关键处稍加注意。就可得到相当满意的效果。1.灯丝需要直流单独供电,电流要干净平滑。所用滤波电容的容量要大,质量要好。本人用的是红宝石电解电容,C7、C8要分别安装在靠电源输出端和灯丝部位,中间用双芯屏蔽线连接,屏蔽线一端接地。避免高频辐射干扰。2.高压部分,为了节省空间和减少发热量,舍去了胆管整流和扼流圈滤波。但音质尚能满意。C3、C
功放机内加装胆前级,标签:电子小制作,http://www.88dzw.com利用功放机内空闲位置加装一胆前级,可使功放改善音质,提高档次。选择小七脚电子管3A5作前级非常适合机内加装,它个头小,耗电极低。动态范围大,音色极为亮丽醇厚,但实践起来会遇到些麻烦,主要是交流声较大,很多人望而却步。

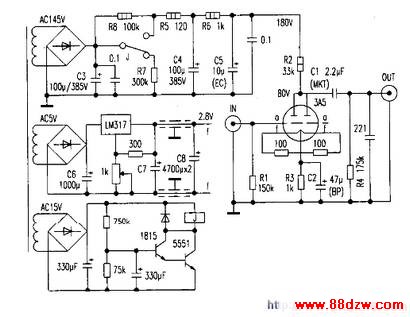

笔者设计了一块前级板电路(如图所示)。只要在以下关键处稍加注意。就可得到相当满意的效果。
1.灯丝需要直流单独供电,电流要干净平滑。所用滤波电容的容量要大,质量要好。本人用的是红宝石电解电容,C7、C8要分别安装在靠电源输出端和灯丝部位,中间用双芯屏蔽线连接,屏蔽线一端接地。避免高频辐射干扰。
2.高压部分,为了节省空间和减少发热量,舍去了胆管整流和扼流圈滤波。但音质尚能满意。C3、C4为飞利浦蓝六角电解电容。C5为EC金属薄膜电容。输出电容Cl可用MKT、MKP电容,C2为CBB电容。以上各电容均对音质有较大影响。为了保护电子管,增设了高压延时电路,R7为泄放电阻,R8为大电流缓冲电阻。
3.一定要做到一个单元的地线集中接地,切忌分散、就近和串联接地。全机尽量避免使用跳线,非用不可时,要使用屏蔽线。
4.3A5管的灵敏度较高,稍有振动,扬声器就会发出回声(麦克风效应——编者注)。机内各变压器铁芯固有的微小交流振荡。
都会使3A5酿成嗡声(对此管商家有专用屏蔽罩和减振胶圈供应)。本人采取将板上固定孔钻大成φ6mm,用胶皮两面垫好,再用M3螺丝固定在机壳底板上,和功放接驳时原音量电位器接在输出端为好。几经煲机就可放唱。
