一款小型电子管功放的制作

文章摘要：随着广播设备的数字化，许多库存的电子管大都失去了用武之地，尤其是中小功率电子管，其数量还很多。这些电子管，弃之可惜，不妨将其利用起来自制成小功率电子管监听功放。下面介绍的电子管功放就是用最常见的电子管制作的，其电路图见图2：前级用6N2接成SRPP电路，即“电流调整式推挽电路”又称“单端并联式推挽电路：”该电路输入阻抗高，输出阻抗低，频带宽，失真小，整体性能非常优越。后级6P14接成标准五极管甲类单管输出。稳定性和效率都很高。而且是甲类单管输出，音质完美。该电子管功放电路简单，无需印刷电路板，采用“搭棚”式焊接。机壳用横截

一款小型电子管功放的制作,标签：电子小制作,http://www.88dzw.com

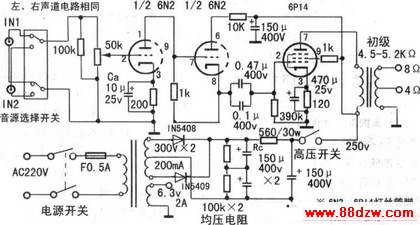

　　随着广播设备的数字化，许多库存的电子管大都失去了用武之地，尤其是中小功率电子管，其数量还很多。这些电子管，弃之可惜，不妨将其利用起来自制成小功率电子管监听功放。下面介绍的电子管功放就是用最常见的电子管制作的，其电路图见图2：前级用6N2接成SRPP电路，即“电流调整式推挽电路”又称“单端并联式推挽电路：”该电路输入阻抗高，输出阻抗低，频带宽，失真小，整体性能非常优越。后级6P14接成标准五极管甲类单管输出。稳定性和效率都很高。而且是甲类单管输出，音质完美。

　　该电子管功放电路简单，无需印刷电路板，采用“搭棚”式焊接。

　　机壳用横截面为1 O×4.5厘米的铝合金方管材来作整机的底座，并在上面钻孔、开槽，喷漆后装上管座和电源变压器。输出变压器装入底座内部。机壳的面板和背板是用地板块制成的，本机外形见图1。

　　具体的制作过程中一定要注意：

　　第一：元件的布局要以走线最短、干扰小，两声道的分布严格对称为最佳。

　　第二：电源变压器尽量远离前级放大部分，而且要和输出变压器的安装角度相互垂直，以减少电磁感应，以进一步减少噪音。

　　第三：地线要严格接地，最好是各级地线聚在电源滤波电容的负端然后接机壳。

　　另外，如果输出变压器只有4 Ω输出端子，为了适应8Ω扬声器，我们可以用以下方法改制：拆开EI铁芯，记下E和I之间的间隙而且不要破坏绝缘纸，小心拆下次级，记下匝数，用相同线径漆包线绕 根号2 乘以原次级线圈的匝数即为8Ω输出。绕线方向一定要一致。重新装好变压器。浸漆风干即可。

　　图中电容Ca为钽电容；Rc可用电烙铁芯改制。电阻器除Rc外，均为1W金属膜电阻。

　　本电路采用交流供电，而未采用直流稳压供电。尽管直流稳压供电方式噪音会低些，但管子的灯丝很快就会发白、损蚀，有损管子寿命。而交流供电则无此问题。如果把每只管子的灯丝两端分别试着接地，选出一个噪音低的一端接牢，是完全可以接受的一种方法。

　　本功放整机输出功率约为4.2W，功率虽小但属纯甲类电子管功放。据某些资料介绍，其不失真功率约是晶体管功放的9倍有余。实际听音也是如此，本人用自制“银笛”5英寸碳纤维编织盆低音单元加1英寸软球顶高音单元的二分频密闭音箱放音，在听大型打击乐时动感十足，而且高音也十分通透清晰。用“音频测试CD光盘”试机。主观感觉频响在65Hz～16.4KHz之间基本平坦。此机的噪音也很低，当耳朵距离高音单元20厘米时才隐约听见噪音。
