如何把电话振铃电路改为振响器
[09-14 01:27:14] 来源:http://www.88dzw.com 电子制作 阅读:8570次
文章摘要:弃的电话机在家庭和单位很多,其中不少的元器件都可加以利用。今介绍将电话中的振铃电路拆出(或锯开印板),仅添加一只47kΩ电阻,就能改为交流220V供电的汛响器。声级可达到80分贝左右,用作电铃很是合适。电话机正常接在L1和L2外线时,线上约有40V~90V、16Hz~25Hz的振铃电压,其特点是:续1秒断1秒,现改为220V50Hz交流电源供电后,将变为连续音。振铃电路专用IC有两类:一种是外接桥式整流和稳压电路;另一种是集成块内部已集成有桥式整流和稳压电路。如1240、2418、6840等。本文所述的是外接桥整和稳压的一类。其实它们的改接方法是一样的并无区别。上图所示为用喇叭输出的振铃IC9
如何把电话振铃电路改为振响器,标签:电子小制作,http://www.88dzw.com弃的电话机在家庭和单位很多,其中不少的元器件都可加以利用。今介绍将电话中的振铃电路拆出(或锯开印板),仅添加一只47kΩ电阻,就能改为交流220V供电的汛响器。声级可达到80分贝左右,用作电铃很是合适。
电话机正常接在L1和L2外线时,线上约有40V~90V、16Hz~25Hz的振铃电压,其特点是:续1秒断1秒,现改为220V50Hz交流电源供电后,将变为连续音。
振铃电路专用IC有两类:一种是外接桥式整流和稳压电路;另一种是集成块内部已集成有桥式整流和稳压电路。如1240、2418、6840等。本文所述的是外接桥整和稳压的一类。其实它们的改接方法是一样的并无区别。

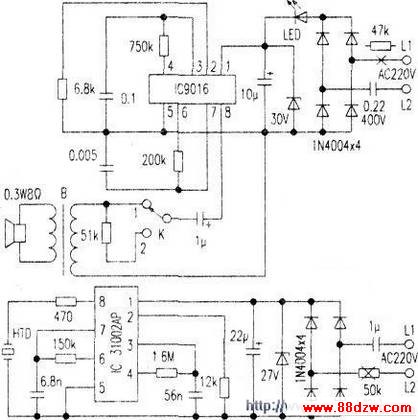

上图所示为用喇叭输出的振铃IC9106电路原理图,它和2410、4003、9105 IC部是相同的,和8204却稍育不同。表现在(2)脚上无接地电阻,此电阻在改为讯响器后已无作用。双掷开关仍可保留,掷2位时音量将降低。
下图是使用31002AP集成块、压电片输出的电话机振铃电路原理图。在拆除2kΩ降压电阻的位置上,装上一只47kΩ~51kΩ电阻即完成改造工作。
