电源指示灯的改进方法

[09-14 01:27:08]   来源:http://www.88dzw.com  电子制作   阅读:8452

文章摘要:现在已有很多家电产品用发光二极管做电源指示灯。例如:带灯的电源插座,保温瓶加热器等,其LED使用寿命很短,经常损坏,其电路如上图所示。究其损坏原因,都是LED发光二极管反向击穿损坏,虽然正向电流很小,但LED反向承受很高电压,容易超过LED反向击穿电压,所以LED发光二极管会经常损坏。笔者经过如下图改进后,使用两年多再也没有损坏过发光二极管,其工作原理是:当LED正向导通时,二极管D反向且两端电压只有1.7V左右;当LED反向时,二极管D正向导通,两端电压只有0.7V左右,这样就形成了发光管LED与二极管D之间互相反向钳位保护,也就不再损坏发光二极管了。

电源指示灯的改进方法,标签:电子小制作,http://www.88dzw.com

  现在已有很多家电产品用发光二极管做电源指示灯。例如:带灯的电源插座,保温瓶加热器等,其LED使用寿命很短,经常损坏,其电路如上图所示。究其损坏原因,都是LED发光二极管反向击穿损坏,虽然正向电流很小,但LED反向承受很高电压,容易超过LED反向击穿电压,所以LED发光二极管会经常损坏。

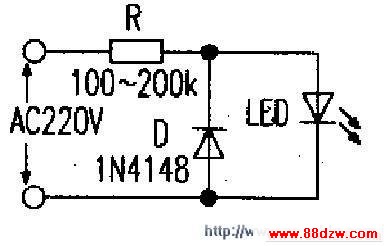

  笔者经过如下图改进后,使用两年多再也没有损坏过发光二极管,其工作原理是:当LED正向导通时,二极管D反向且两端电压只有1.7V左右;当LED反向时,二极管D正向导通,两端电压只有0.7V左右,这样就形成了发光管LED与二极管D之间互相反向钳位保护,也就不再损坏发光二极管了。
