用节能灯外壳和高亮度白色发光二极管制作的照明灯电路

文章摘要：利用节能灯外壳和4只直径1mm的高亮度白色发光二极管制作的低功耗室内照明灯，如附图所示。工作原理如下。220V交流电经C1限流降压后，再经D1～D4整流供给后级电路工作，C1是泄放电阻；C2滤波提供平稳的电源，电流经LM317恒流给4只LED供电，R2起限流作用。本电路对元件无特殊要求，元件参数已标在电路中。另外，制作该类电路的高亮度发光二极管降压要求相近，以免影响正常发光工作。电路板可根据所选材料自制（注：因与市电直通，制作使用时注意安全）。

用节能灯外壳和高亮度白色发光二极管制作的照明灯电路,标签：电子小制作,http://www.88dzw.com

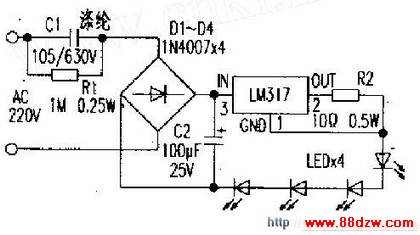

　　利用节能灯外壳和4只直径1mm的高亮度白色发光二极管制作的低功耗室内照明灯，如附图所示。工作原理如下。

　　220V交流电经C1限流降压后，再经D1～D4整流供给后级电路工作，C1是泄放电阻；C2滤波提供平稳的电源，电流经LM317恒流给4只LED供电，R2起限流作用。

　　本电路对元件无特殊要求，元件参数已标在电路中。另外，制作该类电路的高亮度发光二极管降压要求相近，以免影响正常发光工作。电路板可根据所选材料自制（注：因与市电直通，制作使用时注意安全）。
