红外线电子捕鼠箱的制作,标签:电子小制作,http://www.88dzw.com笔者用LM567自制了一个红外线捕鼠箱(亦可做成捕鸟器),制作成本低廉,使用安全,还可作为小孩的玩具,又是大人的帮手,好玩有趣,现将它介绍如下:
一、电路原理

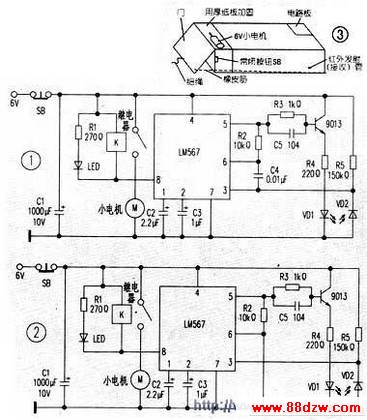

如图1,LM567从⑤脚输出振荡信号,经9013放大后,驱动红外发射管VD1发射红外线。红外接收管VD2接收到红外线信号后,从③脚输入振荡信号,使⑧脚保持高电位,小继电器K不动作。若老鼠进入箱体内,挡在VD1和VD2之间。VD2接收不到红外线信号。③脚变为高电平,导致⑧脚输出低电平(可吸收100mA的电流)。进而使6V小继电器K吸合,使6V小电机转动,将箱体门闭合,其门再触动常闭按钮SB,使电源断开,以免电池浪费。
对此电路稍加改造,还可进行反向控制,如图2。此时,控制正好相反,即有物体挡在vD1和vD2之间时。⑧脚输出高电平,小继电器和小电机均不动作。无遮挡时。VD2能接收到VD1发射的红外线信号,⑧脚输出低电平,6V小继电器K吸合,6V小电机转动。
二、实际制作
箱子采用废弃的牛奶纸箱,一端挖通,用以装门。箱体前部四周用硬纸板加固。以安装小电机。门用硬纸板或薄木板做成。如图3所示。
电源由四节1.5V五号电池提供。装在四节五号电池盒内,固定在纸箱上。在纸箱后部两侧同一位置打眼,安装红外发射接收管。位置安装要准确,确保红外接收管VD2准确接收到红外发射管VD1发射的红外线信号。
6V小继电器的内阻应大于100Ω,确保通过的电流不超过100mA。
门两侧用橡皮筋拉紧关闭,使用时将门打开,用细绳套在6V小电机的轴上,轴要磨成锥形,前细后粗。当电机快速转动时,细绳会瞬间滑脱,将门关闭。若能将纸箱上部挖一方形孔,装以玻璃。就能看见老鼠在里面的活动,更是好玩有趣。
三、使用
装好四节1.5V五号电池。将香味诱饵放在纸箱最后部。将门打开。细绳套在电机轴上。老鼠进入后。挡住VD1发射的红外线。VD2接收不到信号,继电器吸合,电机快速转动,细绳滑脱,将门关闭。门关闭时,将常闭按钮SB断开,使电池电源断开,以节约电源。
老鼠很狡猾,头一天放置捕鼠箱时,老鼠一般不会轻易进入,要有耐心,不要每天用手触摸捕鼠箱,老鼠嗅觉灵敏,闻到人的气味会避开。耐心等待,三天后,老鼠才可能试探着进入。
