   　　四、焊机逆程结束自动停机线路
    见图5，当焊极逆程返回初始端接近开关SK位时，04＃线发出零信号到三极管V2基极，V2截止，继电器JK释放、JC释放，JC－1断开，焊极逆程终止。至此，一个焊接周期完结。再次焊接只需再按QA启动开关即可完成以上全过程。

　　五、中途停止和恢复运行线路
   见图3，当焊极运行中（正程和逆程），搬动速停开关STK，电机中断调速电压停止运转。（正程期间此开关同时断开引弧线路而熄弧）。开关复位，供电恢复，电机运转。

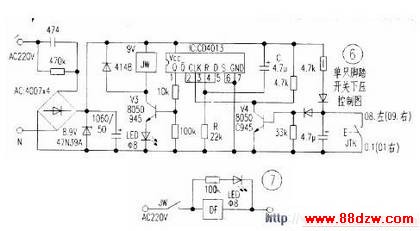

　　六、左右上压控制电路图
   见图6，接通主控制板电源开关DK（未画出），图6、图7同时受电，IC经C、R清零。踩动脚踏开关JTK，V4截止，IC③脚CLK端有一正脉冲，IC①脚Q端输出高电平，V3导通，继电器JW吸合，图7中接点JW动合，电磁阀动作，左侧气动压紧。同时Q端IC②脚将零信号输向IC⑤脚D端计数。再次踏动JTK，V4集电极第二次将高电平输IC③脚，IC①脚输出变为零电平，V3截止，继电器JW释放，其接点JW（图7）打开，电磁阀DF释放，左下压松开。右下压线路与左下压线路相同。

    　　

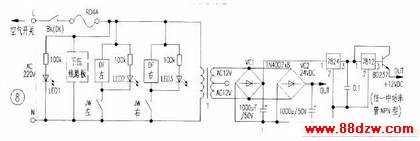

    七、控制电源线路
    见图8所示。制做时，先主板后踏控板，每组装后上电观察，只要安装、焊接无误，无须调试。
