　　笔者通过拆解、实测佳的美电视盒MMI线，以图示说明各脚定义及制作过程。

　　笔者这套佳的美电视盒的MMI线是一种转接线，用于外置音、视频信号与电视盒的连接，其一端为迷你12针扁平插头，另一端是三个莲花及一个S端子母插头，分别对应复合视频、左右音频及S视频的输入。佳的美电视盒产品中很多型号部设置有MMI扩展口，但并没有配置相应的MMI连接线，如“佳的美”TV－3288／3288A／3388／3388A／3388AR等，若需AV输入功能，这些型号的电视盒需要另购MMI连接线，由于接口特殊而且经销商未必常常备有该配件，所以给使用者带来很多麻烦。下面笔者通过拆解，实测佳的美TV5688电视盒所配的MMI线，将MMI端子的各脚定义（上图）如下：

　　实际上MMI端子的12针只使用了7针，其余位置均为空脚，无接触簧片，将端子有接触簧片的那面朝上，从左至右的引脚定义分别为（空脚不计算）：

　　1.复合视频及S端子的Y端（两根信号线焊在一起）

    2.S端于的C端

    3.右声道（红色）

    4.左声道（白色）

    5.地

    6.地

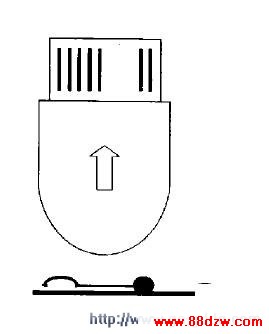

   7.地具体制作中，找一块1.5mm厚的敷铜板，裁成13.5×25mm，在13.5mm的那边间隔1mm用刻刀等分划成12细条，用有弹性的细铜线（可以从RJ－45网络直通插座中拆出），取10mm长左右，前端弯成弧形，后端焊接在敷铜板相应的位置，见下图示。

　　然后将焊好的敷铜板相应的引脚与音、视频及S端产插座连接即可。实际制作中，大家也可以将制作MMI插座的敷铜板后面留出适当的面积，直接将音、视频及S端子插座焊接在同一板子上。笔者认为，这种使用 MMI 插座的方案，除了在缩小整机体积有较大优势之外，在转接及线间信号损耗、易用性及通用性上均存在较大的弊病，请生产厂家予以考虑。
