　　USB手机充电器的原理是从电脑的USB口取得＋5V的电压，再供给充电电压为＋5V的手机。由于方便价廉（约10元钱），不少办公一族都在用它。但它存在兼容性问题：不能对许多手机（以诺基亚系列居多，也包括其他品牌的某些型号）充电或充不满电。

　　一。故障现象：几乎无法对所有的NOKIA手机充电

   插入充电器数秒（或者是充了一段时间后），手机液晶屏显示“未能充电”（图1），宣告充电失败。

   　诺基亚手机具有统一的标准充电接口：插头规格相同、充电电压为5.2V（ACP-8C型）或5.7V（ACP-12C型）。USB充电器不能对其充电的原因在于输出电压偏低。USB接口为＋5V输出（比标准充电电压略低），加之传输过程中的衰减，最终手机得到的充电电压要小于5V（实测仅为4.95V）。电压值达不到充电要求，自然诺基亚手机要对USB充电器说NO！

　　二。解决之道：提升充电器输出电压值
     要实现充电的目的，必须将低于5V的输出电压提升至5V以上，就要用到DC-DC变换电路。利用易购且价格低廉（仅10元）的车载手机充电器，可以实现业余条件下提升USB电压的目的。

　　图2就是我们将要改造的车载手机充电器（连接汽车＋12V电源一端），它的另一端通过不同的转换插头可以接不同的手机。



    车载充电器里面有一块DC-DC转换电路板（图3），用于将+12V电压降为+5V（实测为5.7V）。

　　该车载充电器使用了8脚封装的DC-DC变换专用IC B34063，它由华越微电子公司生产，与最常见的MC34063封装形式、引脚定义相同并可以互换。根据外围电路的不同，34063既可以接成降压方式（如汽车充电器），也可以接成升压方式。

www.88dzw.com

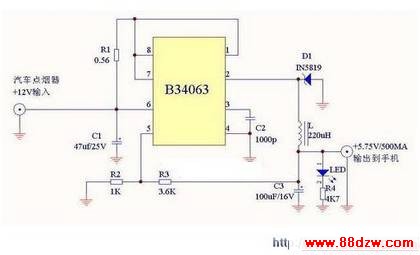

   　笔者根据实物画出的汽车充电器DC-DC降压电路如图4（图中元件标号与电路板相同）。

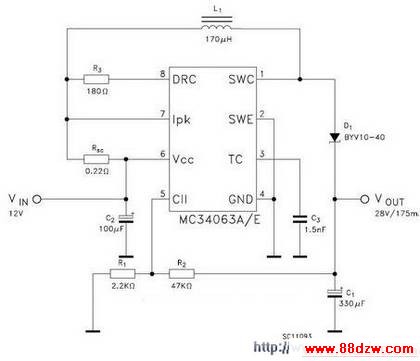

   现在我们所需要的是升压，好在34063的外围元件不多，只需对图4略作改动，我们就可以不“降”反“升”。图5是IC厂家给出的MC34063升压电路图。

  　对照图4、5，我们可以得出二者的主要区别（注：两图中相关元件的标注可能不同，但作用一样）在于：

　　1）升压时，34063第7脚与8脚之间需接一只180欧的电阻，而降压电路中7、8脚直接相连，因此首先要增加一只阻值为180欧的电阻；2）储能电感（图4中的L和图5中的L1）的大小和接法不同，L接在34063第2脚和输出之间，而L1接在1脚和7脚之间，且L大于L1；在改动时只需改接图4中的L，其值维持不变（220uH取值可以获得更好的滤波效果）。
