用DS2711制作快速充电器
[09-14 01:23:29] 来源:http://www.88dzw.com 电子制作 阅读:8153次
文章摘要:DS27ll是日本马克西姆公司新推出的镍氢/镍镉电池充电器的控制芯片,与众不同的是它可以同时对电量不同、种类不同的两个电池分别监测和充电,保证每个电池都真正充满,且会测试并防止误充锂电池及坏掉的镍氢/镍镉电池。DS271l同时监测电压及温度,可调计时器提供安全性及二次截止控制,并有两个LED输出可用来显示充电状态。DS2711适用于单独座充、数字相机、手持式装置、游戏机、音乐播放器及玩具。图1是该芯片的内部结构框图。该电路具有以下特点:恒流充电、-△V检出方式;可对两个7号或5号电池、或7号电池、5号电池各一个同时充电;工作电压范围2.9~3.3V;常规充电电流60mA、快速充电电流480mA
用DS2711制作快速充电器,标签:电子小制作,http://www.88dzw.comDS27ll是日本马克西姆公司新推出的镍氢/镍镉电池充电器的控制芯片,与众不同的是它可以同时对电量不同、种类不同的两个电池分别监测和充电,保证每个电池都真正充满,且会测试并防止误充锂电池及坏掉的镍氢/镍镉电池。
DS271l同时监测电压及温度,可调计时器提供安全性及二次截止控制,并有两个LED输出可用来显示充电状态。
DS2711适用于单独座充、数字相机、手持式装置、游戏机、音乐播放器及玩具。

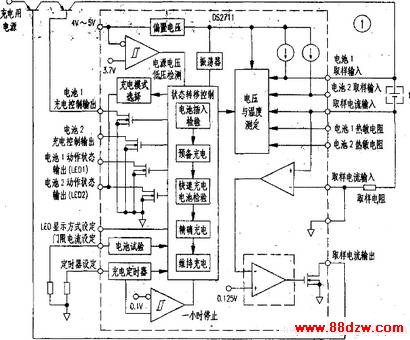

图1是该芯片的内部结构框图。该电路具有以下特点:恒流充电、-△V检出方式;可对两个7号或5号电池、或7号电池、5号电池各一个同时充电;工作电压范围2.9~3.3V;常规充电电流60mA、快速充电电流480mA、维持。充电电流7.5mA;定时器0.5~9小时。
如图l所示,在芯片内部设有状态转移控制:即预备充电→快速充电→精确充电一维持充电的渐进充电方式。
预备充电
以相当于快速充电电流12.5%的电流对放电终止电压低于1V的电池充电34分钟。
快速充电及电池检测
对电池电压高于lV的电池快速充电32个周期,然后检测,若电压超过1.75V,则视为异常,停止充电,LED灭。
电池检测方法为直流法:先在不充电状态检测电池开放电压Voff,然后以电流Ik短时充电后测开放电压Von,根据(Von-Voff)/Ik计算电池的电阻,普通电池或不良电池的电阻比正常的镍氧/镍镉电池阻值大得多。
快速充电是以1.04Hz进行ON/OFF的重复工作,当对两个并联的电池充电时,先对一个充电0.48秒,另一个不充;然后对后一个充电0.48秒,前一个不充,如此间歇进行。若只对一个电池充电,也同样以0.48秒间歇充电。
当检测到电池电压上升曲线出现下滑,即-△=2mV时,快速充电结束。在快速充电状态,电池温度在50℃以下,但电池开放电压超过1.75V达16分钟以上,则充电停止。
精确充电
当进入精确充电模式时,以快速充电电流的12.5%对电池间歇充电。
当精确充电结束后,在DM-SEL端子悬空的情况下自行转入维持充电模式。
维持充电
只要不断开充电器电源,就以快速充电电流的l/64的微小电流流过电池。

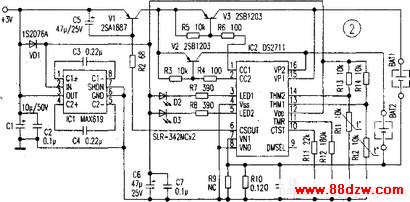

图2是充电电路。输入电源电压3V,利用DC-DC升压转换器MAX619转换成5V、30mA的电源供充电器。V1设定的充电电流作线性控制,V2、V3作交互ON/OFF的电流开关。充电电流由RlO设定,在R10为O.12Ω时约lA;充电电流取样电阻R9与R10并联时,充电电流由它们的并联值决定;当对旧镍氢/镍镉电池充电时,R9推荐值为0.27Ω。R9也可不接入。充电定时器由R12设定,图示参数为270分钟。Rll决定电池内阻门限值的大小,推荐值为75kΩ。这里取22kΩ,是为了避免将使用3年以上的旧电池判定为异常,以及在刚接近满充电时就停止充电的情况发生。Rtl、Rt2为电池温度检测用热敏电阻,应安装在能与电池接触的位置;若不用温度检测,可将IC2的THMl、THM2两端子短路,并将短路点通过两只10kΩ电阻分别与VCC、Vss端连接。
