自制感应式交流验电笔
[09-14 01:23:10] 来源:http://www.88dzw.com 电子制作 阅读:8871次
文章摘要:接触式市电交流验电器(俗称“电笔”)大家都用过,它的使用原则要求表笔必须接触相线(即火线),但在有些场合它却显得无能为力,如查找电热毯的断丝、隐藏在墙体中的走线出现断路等。下面介绍一种感应式交流验电器,它不用直接接触火线,就可以检测到交流电的存在,使用方便。这里就以电热毯的断丝为例说明它的制作过程和使用技巧。电路工作原理 如图所示。晶体管VT1、VT2组成的复合三极管,与VT3接成了直接耦合射极跟随放犬电路。VT1的基极接金属检拾片M,VT3的负载为发光二极管VD及其限流电阻R。当金属检拾片M靠近因断路而仅接220 V交流电火线一侧的发热丝时,会感应到极微弱的50 Hz交流电信号,经VT
自制感应式交流验电笔,标签:电子小制作,http://www.88dzw.com接触式市电交流验电器(俗称“电笔”)大家都用过,它的使用原则要求表笔必须接触相线(即火线),但在有些场合它却显得无能为力,如查找电热毯的断丝、隐藏在墙体中的走线出现断路等。下面介绍一种感应式交流验电器,它不用直接接触火线,就可以检测到交流电的存在,使用方便。这里就以电热毯的断丝为例说明它的制作过程和使用技巧。
电路工作原理

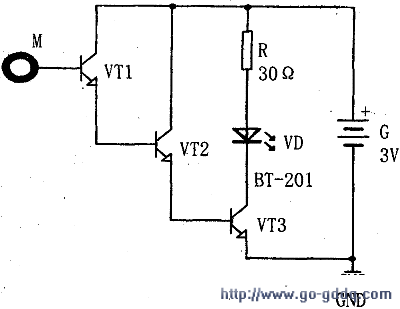

如图所示。晶体管VT1、VT2组成的复合三极管,与VT3接成了直接耦合射极跟随放犬电路。VT1的基极接金属检拾片M,VT3的负载为发光二极管VD及其限流电阻R。
当金属检拾片M靠近因断路而仅接220 V交流电火线一侧的发热丝时,会感应到极微弱的50 Hz交流电信号,经VT1~VT3放大后,驱动发光二极管VD发出亮光。但当金属检拾片M靠近仅接零线一侧的发热丝时,无感应电信号,VT1~VT3均截止,VD不发光。由此根据VD的亮灭变化,便可查找出电热毯内部电热丝的断头位置。
Tag:电子制作,电子小制作,维修教程知识 - 电子制作
