利用激光电筒进行数据传送的试验(编码数据发送)电路
[09-14 01:23:01] 来源:http://www.88dzw.com 电子制作 阅读:8385次
文章摘要:激光电筒原理图: 利用激光电筒进行数据传送的试验(编码数据发送)电路: 该电路由编码器VD5026和激光电筒构成,其中A1~A11为地址线,其逻辑状态可以为1、0或悬空,不同的地址线组合可以在输出端D0得到不同的脉冲串,去调制激光电筒的发射,即通过激光可传送上万组不同的编码数据。 编码接收电路: 该接收由光电器件、运放LM358组成的放大、整形电路组成,将接收到的信号送入VD5028的输入端DI进行译码(VD5028的A1~A11与VD5026的状态须一致),译码正确时,在VT端输出低电平,去触发后面的控制执行电路发出声响。
利用激光电筒进行数据传送的试验(编码数据发送)电路,标签:电子小制作,http://www.88dzw.com

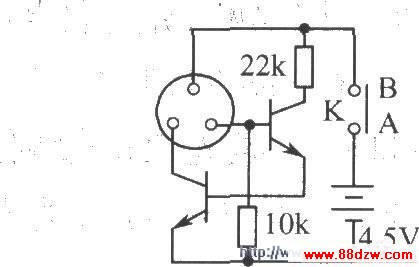

激光电筒原理图:
利用激光电筒进行数据传送的试验(编码数据发送)电路:

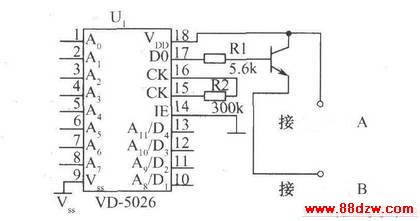

该电路由编码器VD5026和激光电筒构成,其中A1~A11为地址线,其逻辑状态可以为1、0或悬空,不同的地址线组合可以在输出端D0得到不同的脉冲串,去调制激光电筒的发射,即通过激光可传送上万组不同的编码数据。
编码接收电路:

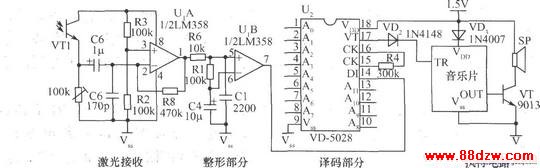

该接收由光电器件、运放LM358组成的放大、整形电路组成,将接收到的信号送入VD5028的输入端DI进行译码(VD5028的A1~A11与VD5026的状态须一致),译码正确时,在VT端输出低电平,去触发后面的控制执行电路发出声响。
