用光电耦合组成的警示灯电路

文章摘要：如图所示为一种新颖的长寿命警示灯电路，其灯泡发光虽只是强弱变化，但同样可引起行人警觉，此时灯泡的灯丝不会出现从冷态到热态的冲击电流。在道路施工、建筑施工等场合，常要用到警示灯。常用的亮-灭循环闪烁的警示灯由于灯泡不断受到很大的启动冲击电流的影响而使灯泡寿命缩短。工作原理：220V市电由C1降压、VD1～VD4整流、VDW稳压、C2滤波后得到12V直流电压作为控制器的工作电源。时基集成电路IC1和R1、R2、C3等组成一个超低频方波振荡器。当IC1的3脚输出正半波时，VD5导通，光电耦合器IC2内发光管发光，光敏晶闸管导通，并触发功率双向晶闸管BCR开通，灯泡ZD发光。当IC1的3脚输出负半波时

用光电耦合组成的警示灯电路,标签：电子小制作,http://www.88dzw.com

　　如图所示为一种新颖的长寿命警示灯电路，其灯泡发光虽只是强弱变化，但同样可引起行人警觉，此时灯泡的灯丝不会出现从冷态到热态的冲击电流。在道路施工、建筑施工等场合，常要用到警示灯。常用的亮-灭循环闪烁的警示灯由于灯泡不断受到很大的启动冲击电流的影响而使灯泡寿命缩短。

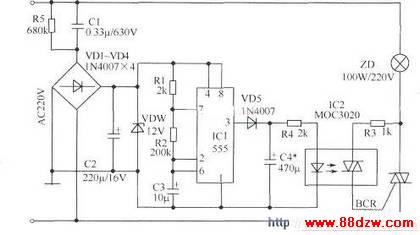

　　工作原理：220V市电由C1降压、VD1～VD4整流、VDW稳压、C2滤波后得到12V直流电压作为控制器的工作电源。时基集成电路IC1和R1、R2、C3等组成一个超低频方波振荡器。当IC1的3脚输出正半波时，VD5导通，光电耦合器IC2内发光管发光，光敏晶闸管导通，并触发功率双向晶闸管BCR开通，灯泡ZD发光。当IC1的3脚输出负半波时，VD5截止。这时，因IC1的3脚正半波时充上电的电容C4对IC2内发光管放电，使其发光渐弱，光敏晶闸管及功率晶闸管导通量渐小，表现为ZD由亮渐暗。当ZD渐暗尚未熄灭时，IC1下一个周期正半波又到来，ZD又亮起来，如此循环往复，灯泡始终在光强弱大小间变化。

　　元器件选择：IC1可用各种555时基电路。IC2用MOC220、MOC3021或MOC3041等晶闸管型光电耦合器。BCR用TLC336或根据需要选用更大功率的双向晶闸管。其他元器件如图所示。
